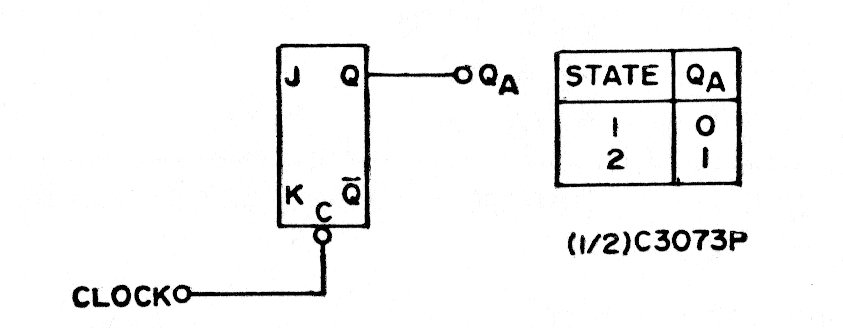

Este circuito que se aplica tanto a la lógica TTL como CMOS utiliza un flip-flop J-K y la frecuencia máxima depende de la lógica utilizada. El circuito es de una documentación antigua, pero totalmente válida en nuestros días.
