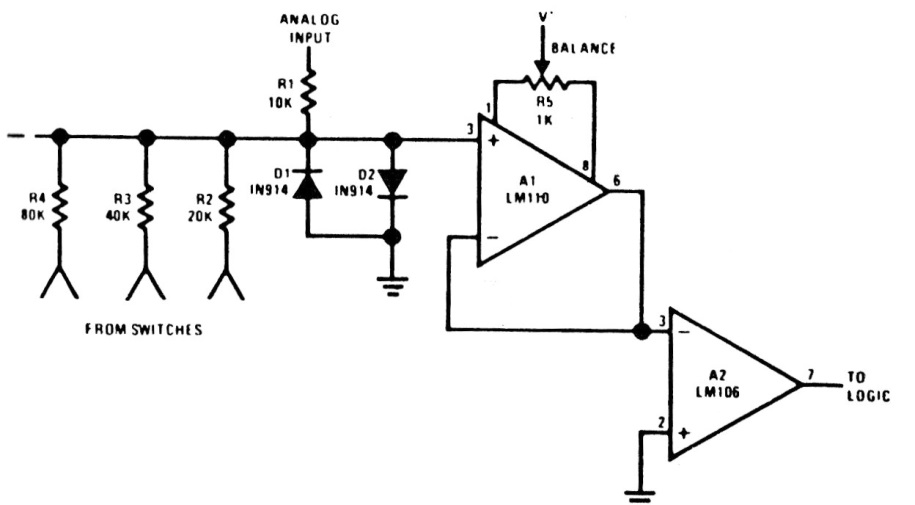

Este circuito es del manual de los componentes usados, de los años 80. El circuito vale para operacionales modernos. Contiene una red R / 2R y un comparador. La alimentación debe ser simétrica.
| Haga click en la imagen para ampliar |
Este circuito es del manual de los componentes usados, de los años 80. El circuito vale para operacionales modernos. Contiene una red R / 2R y un comparador. La alimentación debe ser simétrica.
