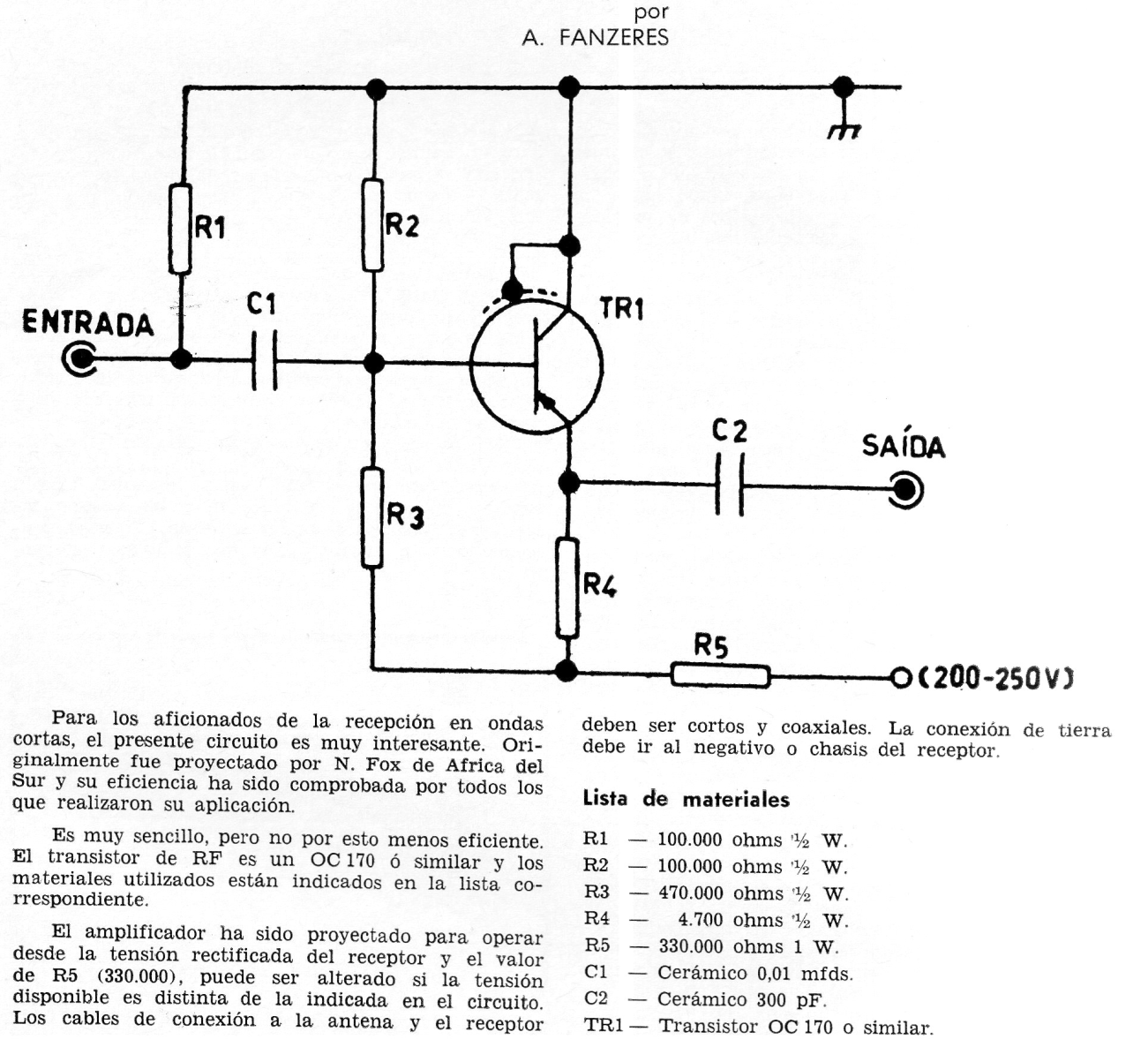

Este circuito de mi amigo A. Fanzeres fue publicado en una revista Corriente Alterna de Uruguay (número 514). La revista no existe, pero el circuito puede ser montado con un BC558 para señales hasta unos 20 MHz. La alimentación prevista de alta tensión permite su funcionamiento con circuitos valvulados, pero retirándose R5 podemos alimentarlo con 9 V.
| Haga click en la imagen para ampliar |
