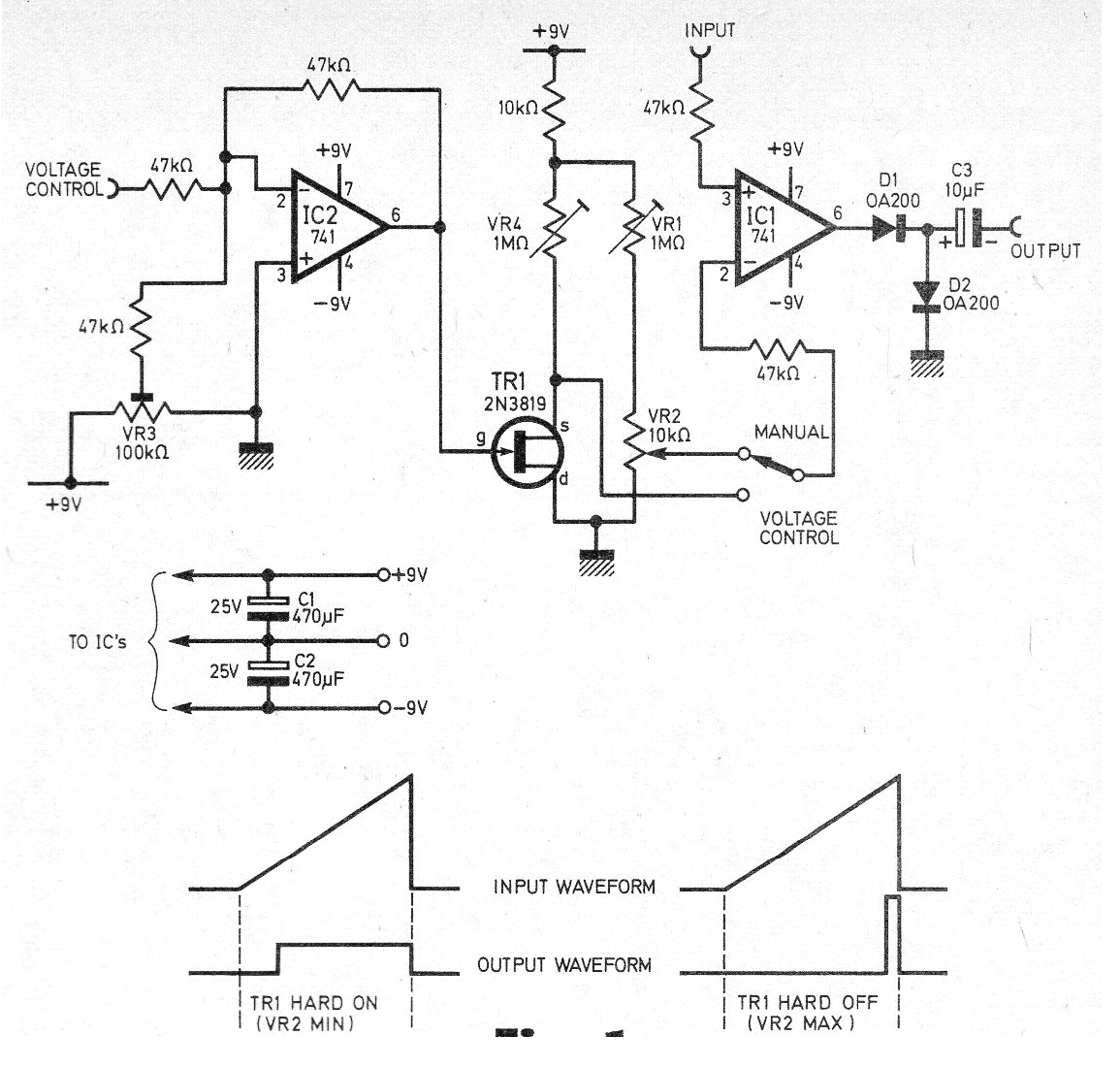

Este circuito es de una revista inglesa de 1976. Los componentes son comunes pudiendo el FET ser sustituido por un BF245. La alimentación debe ser hecha por una fuente simétrica. Las formas de onda de entrada y salida se dan junto al diagrama.
