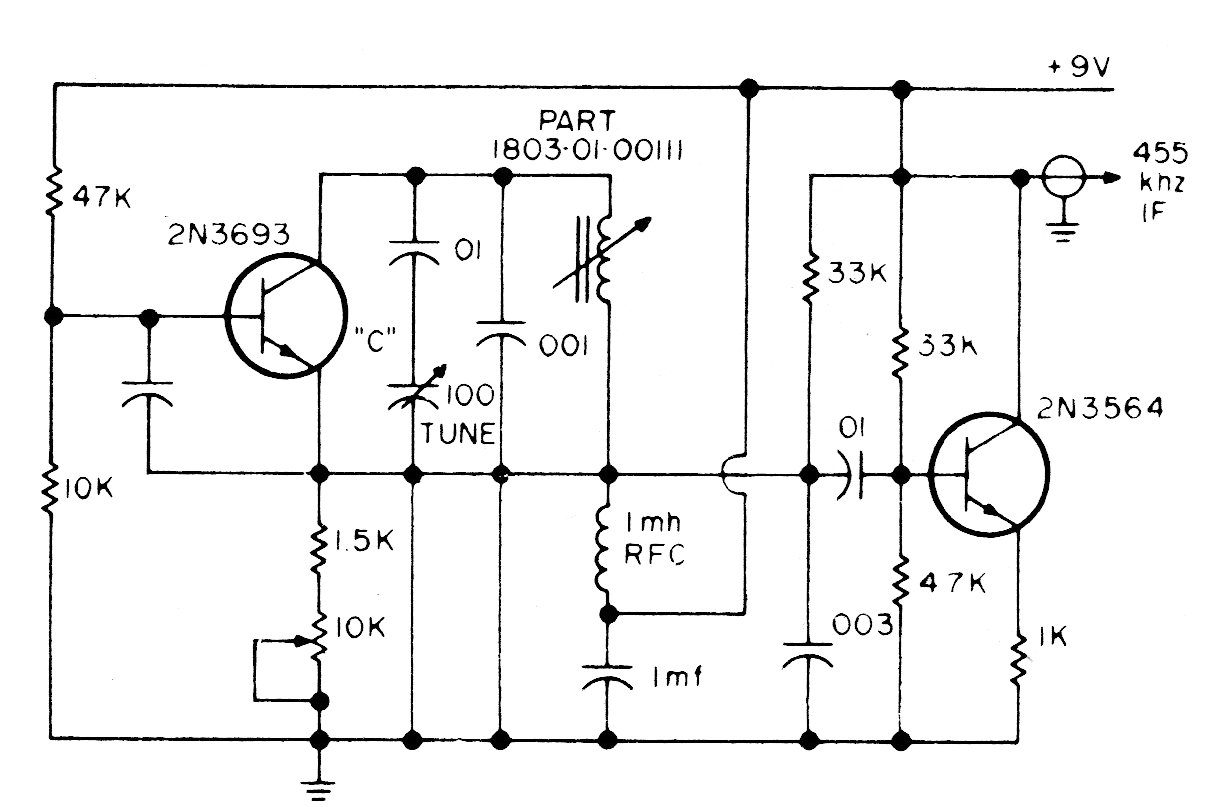

Este circuito tiene como objetivo aumentar la selectividad de receptores cuyo FI sea de 455 kHz. El circuito es de una documentación de 1975. Los transistores pueden ser los modernos equivalentes BF494.
