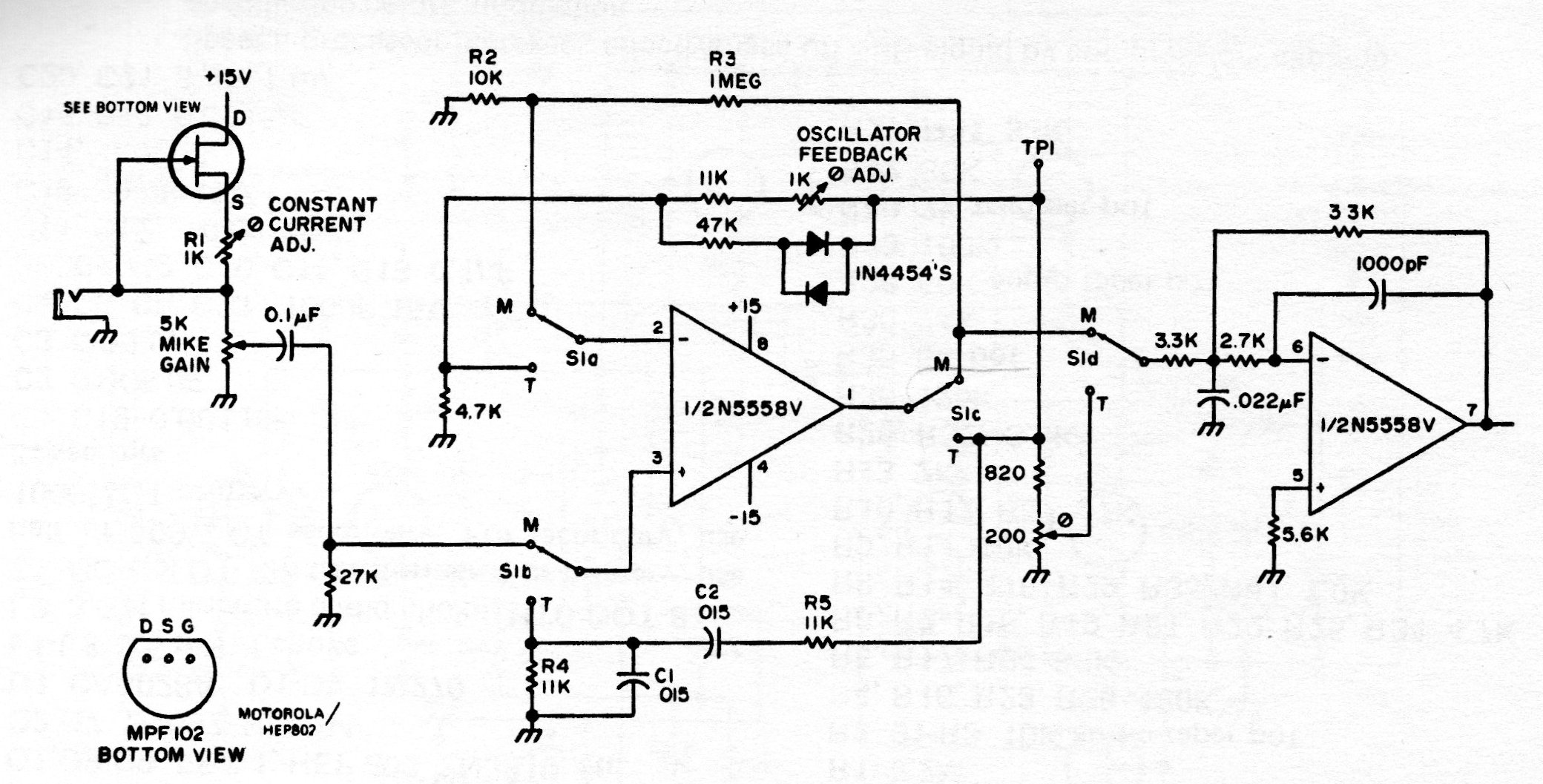

Este es un circuito combinado de generador de tono y preamplificador. Encontramos en una documentación de 1975. Los amplificadores operacionales de la época pueden ser reemplazados por equivalentes modernos. La fuente de alimentación debe ser simétrica.
