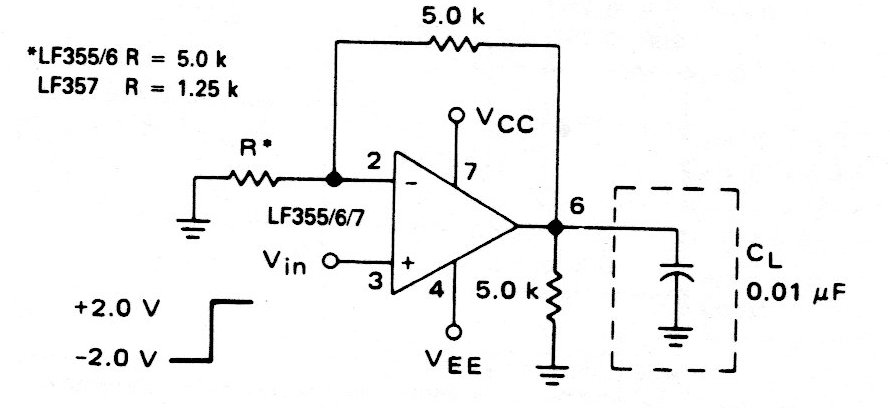

Driver de carga capacitiva LF355 (CIR7934S)

Written by: Newton C. Braga
Category: Banco de circuitos



    Este circuito fue retirado del propio manual del componente sirviendo para el LF355, LF356, LF357 y otros de la misma serie. La fuente debe ser simétrica y las características se dan junto al diagrama.




| Haga click en la imagen para ampliar |
