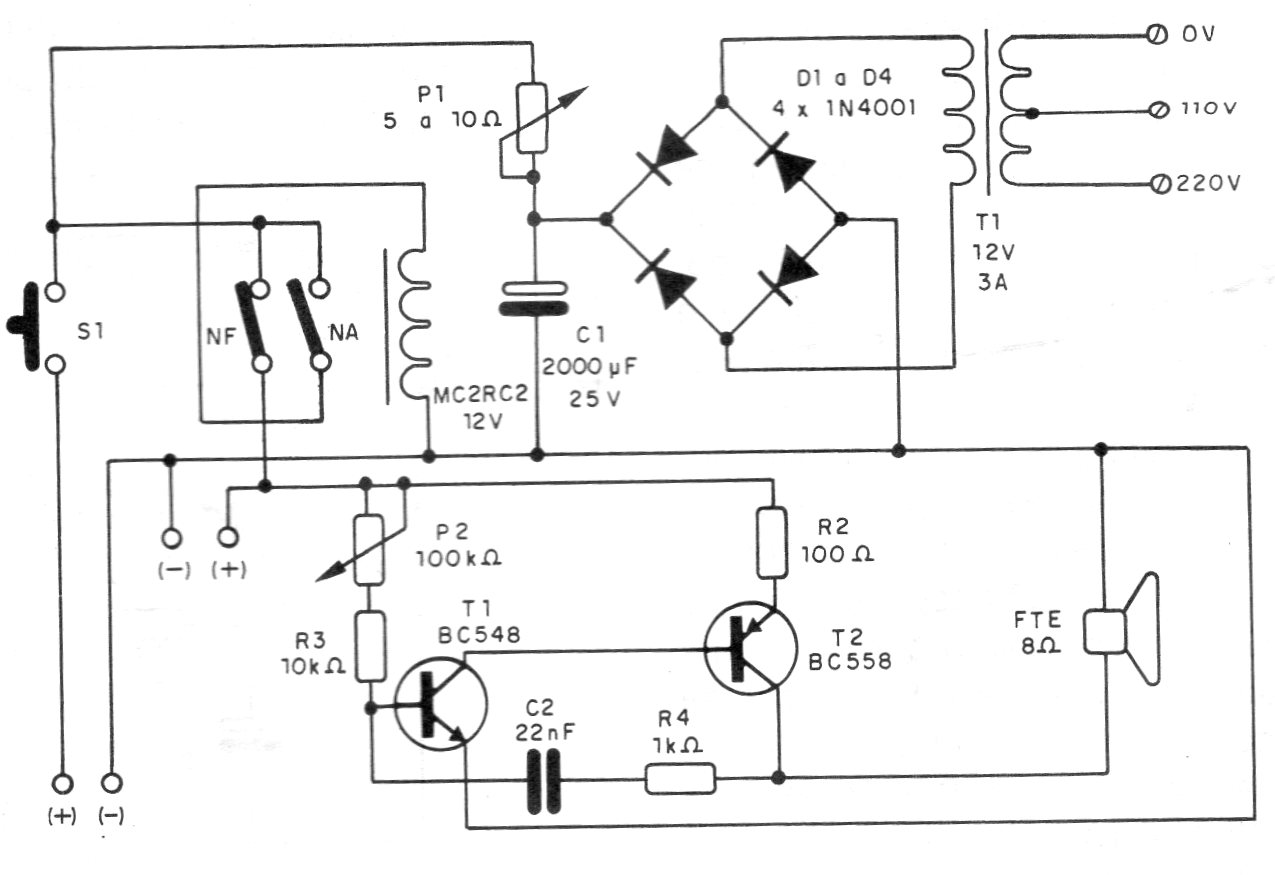

Este circuito se encontró en una documentación de 1995. Deshabilita una fuente de alimentación en caso de corto en el circuito de carga. El circuito utiliza componentes comunes que se pueden obtener fácilmente. El ajuste del punto de disparo se realiza en el trimpot.
| Haga click en la imagen para ampliar |
