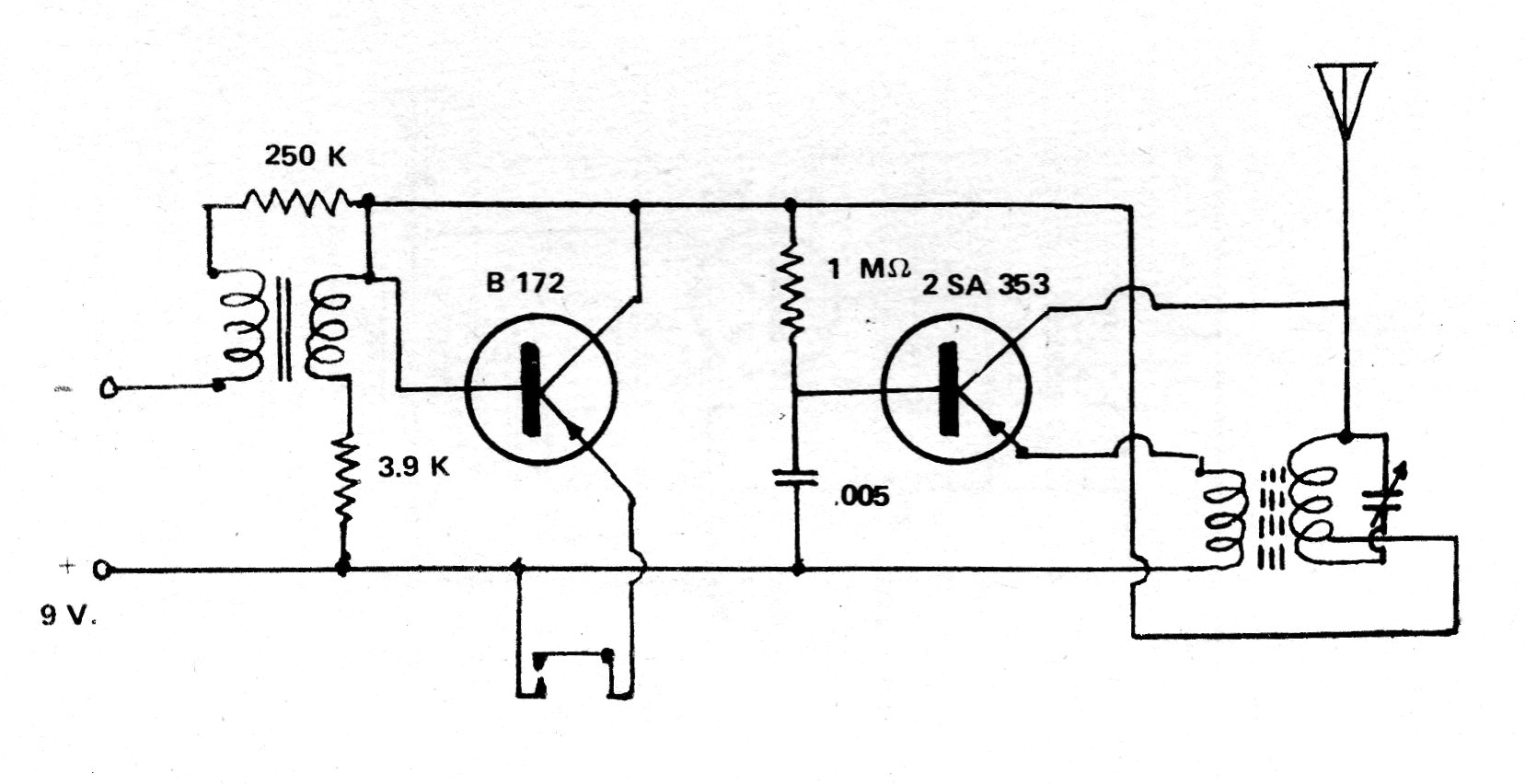

Este micro transmisor de AM con potencia que permite alcanzar algunos metros es de una publicación de los años 1970. Podemos montarlo con transistores BC558. La antena debe tener de 2 metros a 5 metros y el transformador es del tipo controlador de radio transistorizado. La bobina tiene un enrollamiento de 30 espiras y el otro de 50 + 30 espiras de hilo 28 o 30 en un bastón de ferrita. El capacitor variable se aprovecha de una radio AM fuera de uso.
| Haga click en la imagen para ampliar |
