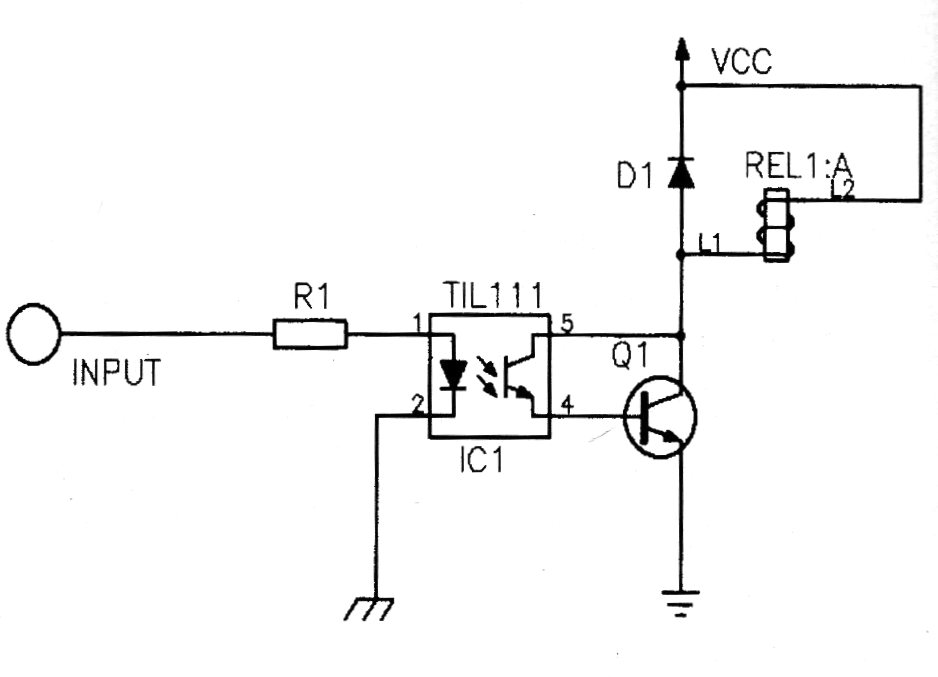

Este circuito es de documentación europea antigua. R1 depende del voltaje de salida del microcontrolador. Podemos utilizar 270 o 330 ohms para salidas de 5 V. El relé es de 50 mA o 100 mA dependiendo de la tensión en este sector es de 5, 6 o 12 V.
