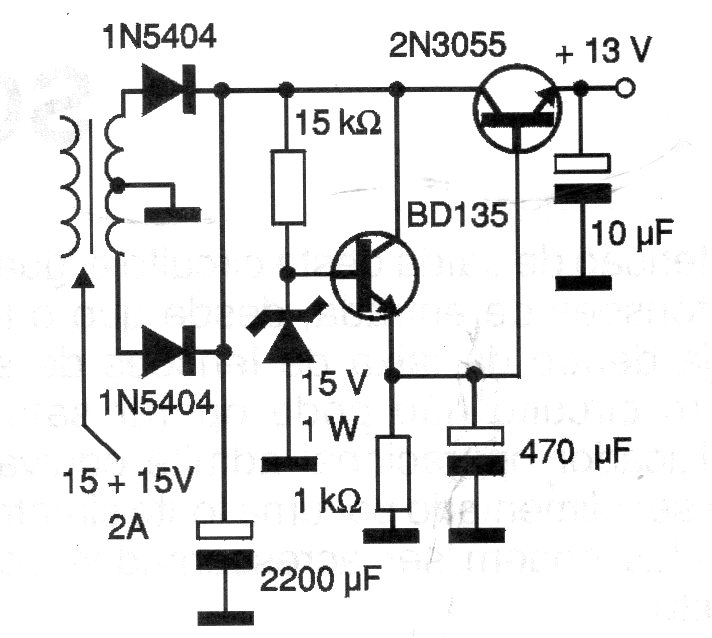

Esta fuente de transistores puede suministrar corrientes de hasta 2 A y el voltaje determinado por el diodo Zener, compensando las caídas en los transistores. Se pueden obtener otras tensiones. El 2N3055 debe montarse en un disipador de calor.
| Haga click en la imagen para ampliar |
