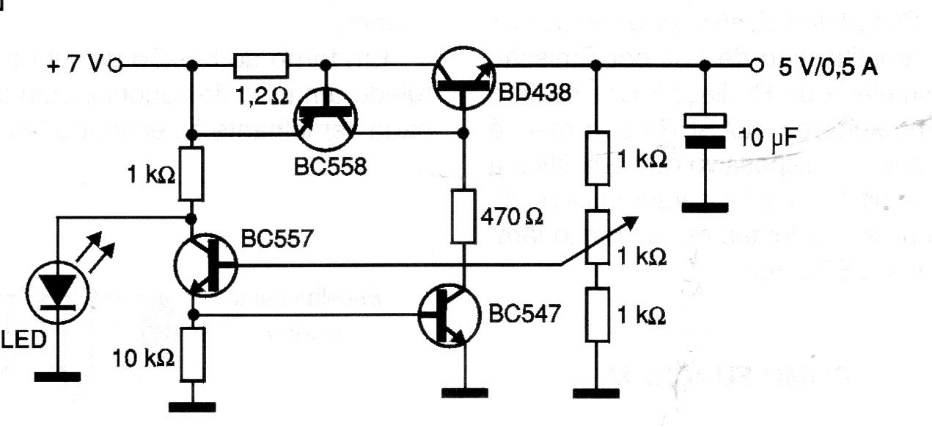

Este circuito regulador de tensión usa solo transistores y puede proporcionar una corriente de salida máxima de 500 mA. El transistor de potencia debe montarse en un disipador de calor y el ajuste de tensión es en el trimpot de 1 k.
| Haga click en la imagen para ampliar |
