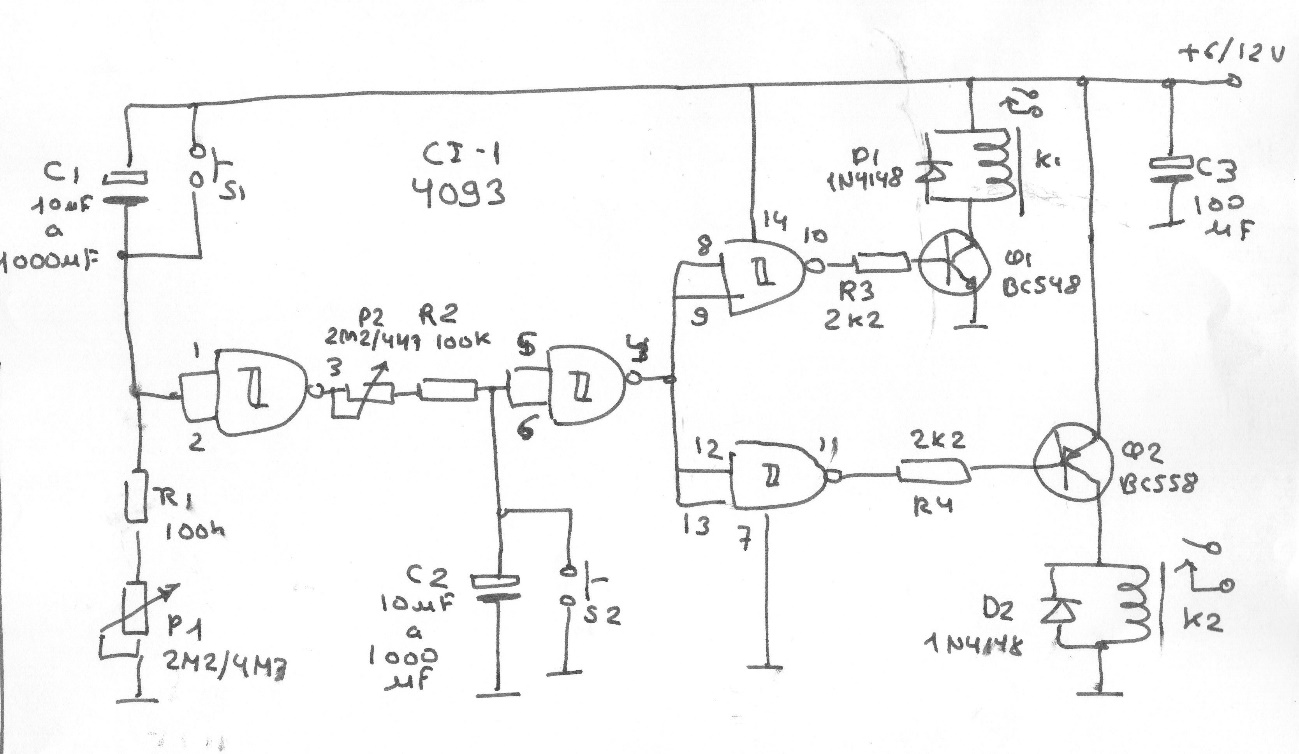

En la figura tenemos una aplicación más elaborada de un temporizador que activa dos relés de forma complementaria (cuando uno apaga el otro), con los tiempos de activación y cuando finaliza la activación ajustados por dos potenciómetros (P1 y P2).
