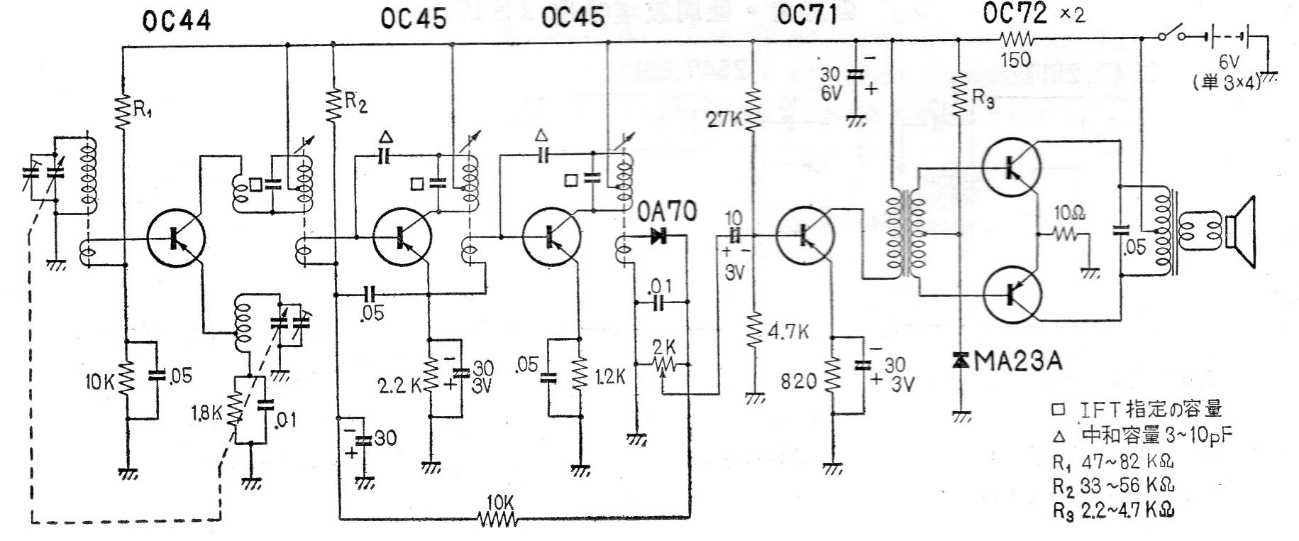

Este es el circuito de una radio comercial AM obtenido en una publicación de 1967. Los transistores están hechos de germanio y funcionan con 4 baterías comunes. Los componentes críticos son las bobinas de FI y transformadores.
| Haga click en la imagen para ampliar |
