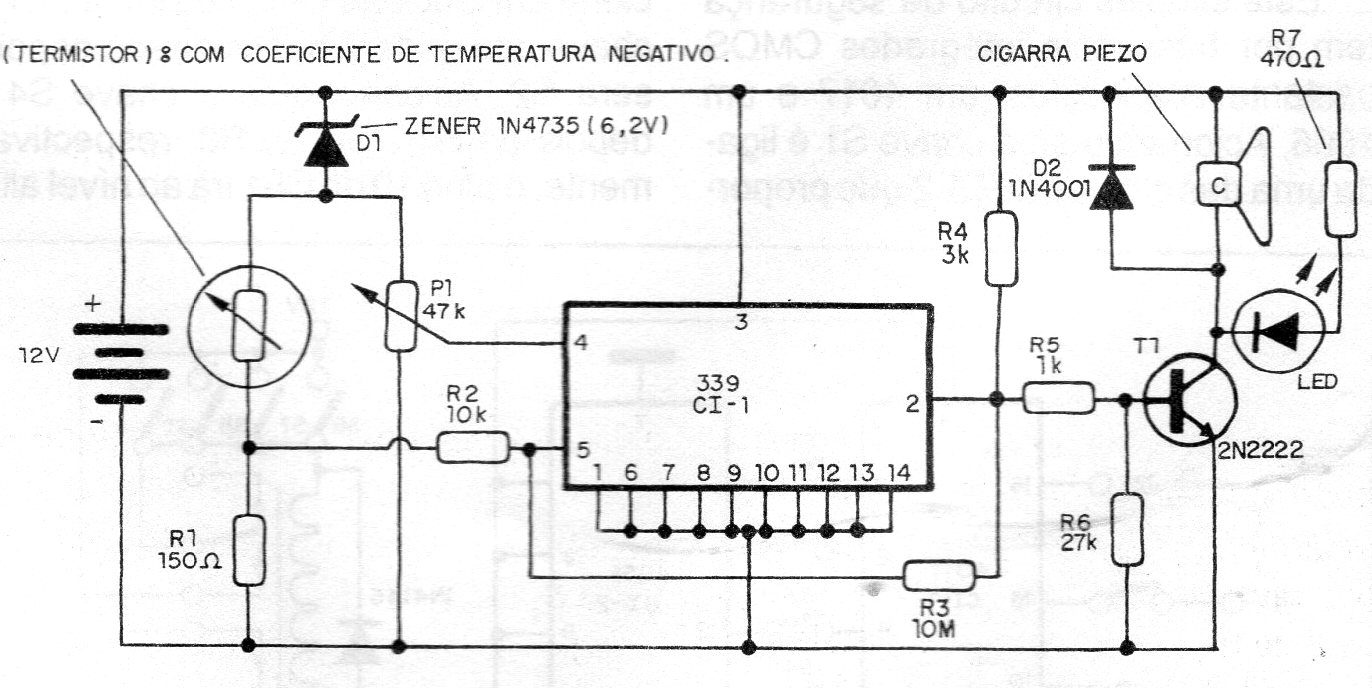

Este circuito activa un oscilador de advertencia cuando se supera la temperatura ajustada en P1. El oscilador en realidad es un Sonalert u otro bocina que ya incluye el circuito de sonido. La alimentación se realiza por tensión entre 9 y 12 V.
| Haga click en la imagen para ampliar |
