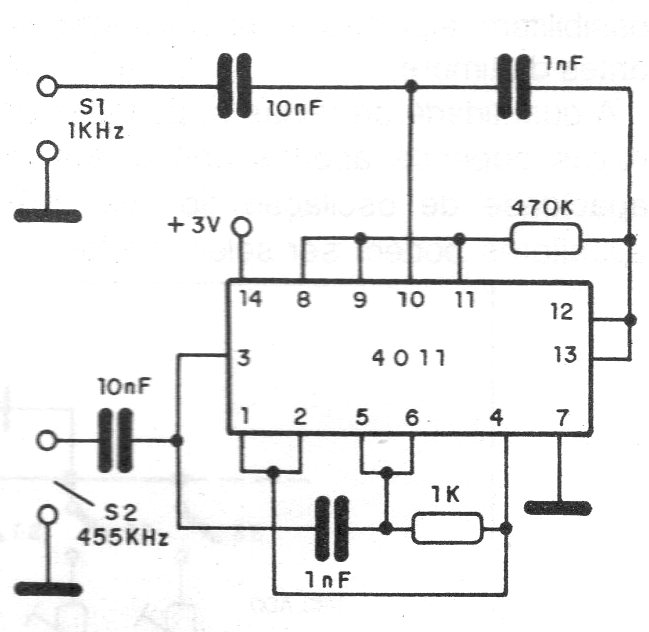

Este circuito simple CMOS genera señales de dos frecuencias para uso como inyector de señales. El circuito puede ser alimentado con tensiones a partir de 3 V y las frecuencias son dadas por los capacitores que pueden ser alterados.
| Haga click en la imagen para ampliar |
