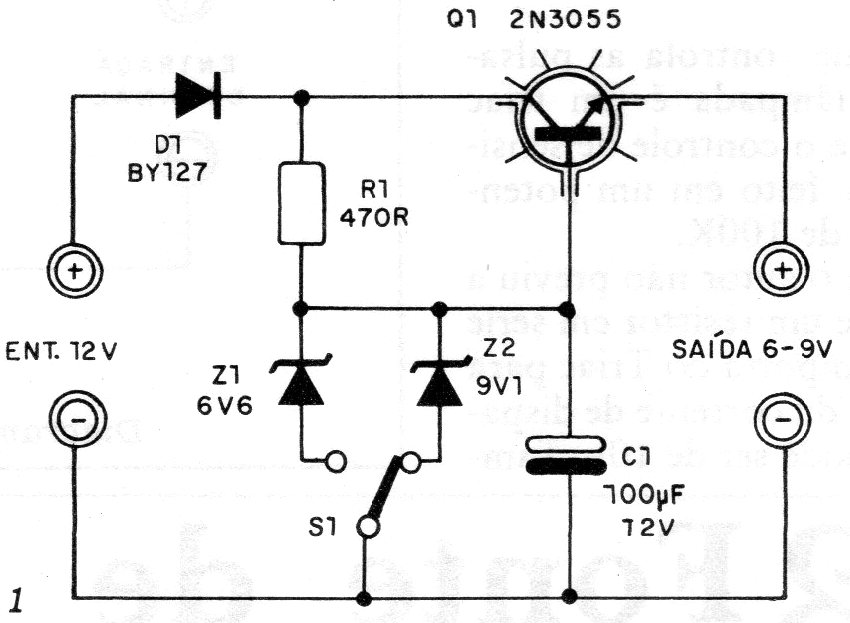

Este circuito tiene una configuración tradicional que se encuentra a menudo en este sitio. El transistor debe estar dotado de disipador de calor y la corriente máxima de salida es del orden de 3 A. La tensión es seleccionada por los diodos zener.
| Haga click en la imagen para ampliar |
