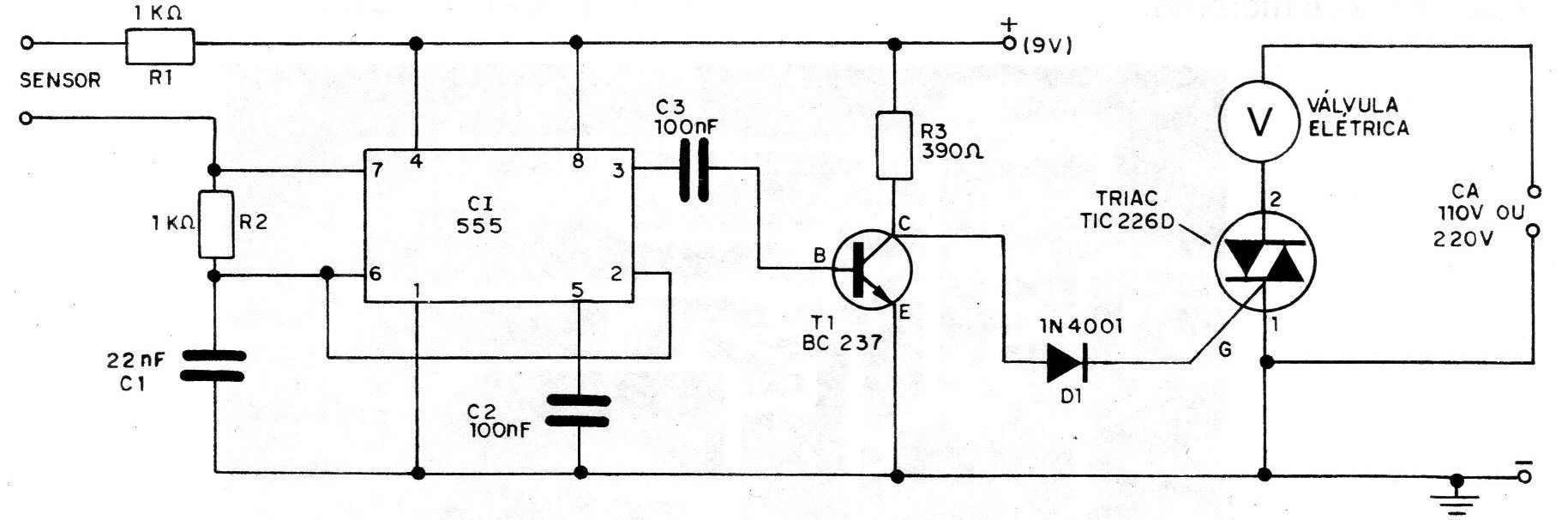

Esta interesante idea fue encontrada en una publicación de 1983 y es muy simple de ser analizada, conforme el diagrama de la figura. El sensor se pone en contacto con el suelo donde están las plantas que deben mantenerse bien húmedas. Mientras el suelo está húmedo, el oscilador, que tiene como base el circuito integrado 555, se mantendrá activado y consecuentemente, a través del transistor BC237, inhibirá el disparo del triac. Con la elevación de la resistencia entre los electrodos en vista del secado del suelo, el oscilador en determinado momento dejará de funcionar y con ello una tensión de disparo llegará al triac.
| Haga click en la imagen para ampliar |
