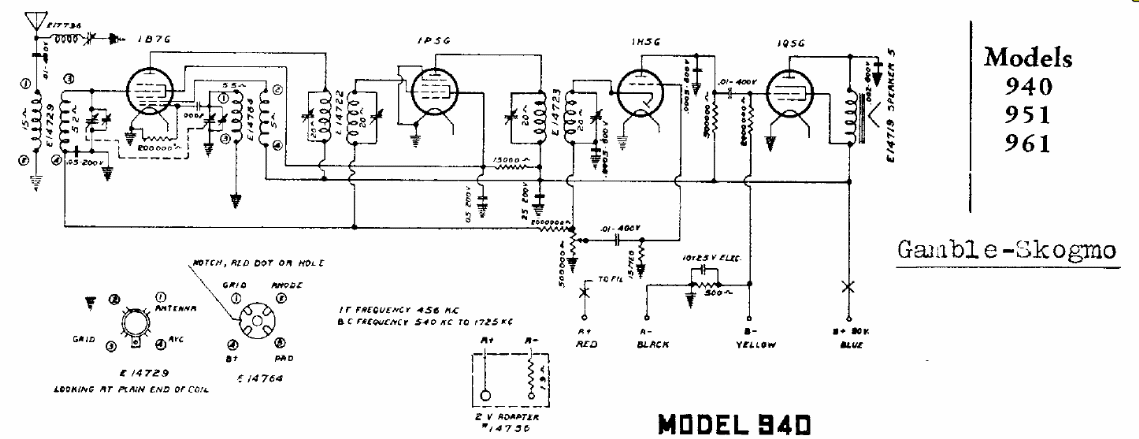

Este circuito es sólo del receptor, no siendo dada la fuente de alimentación que puede ser una común con tensiones de 120 a 250 V y una baja tensión para los filamentos de las válvulas. El circuito es para una banda de onda del tipo superheterodino.
| Clique na imagem para ampliar |
