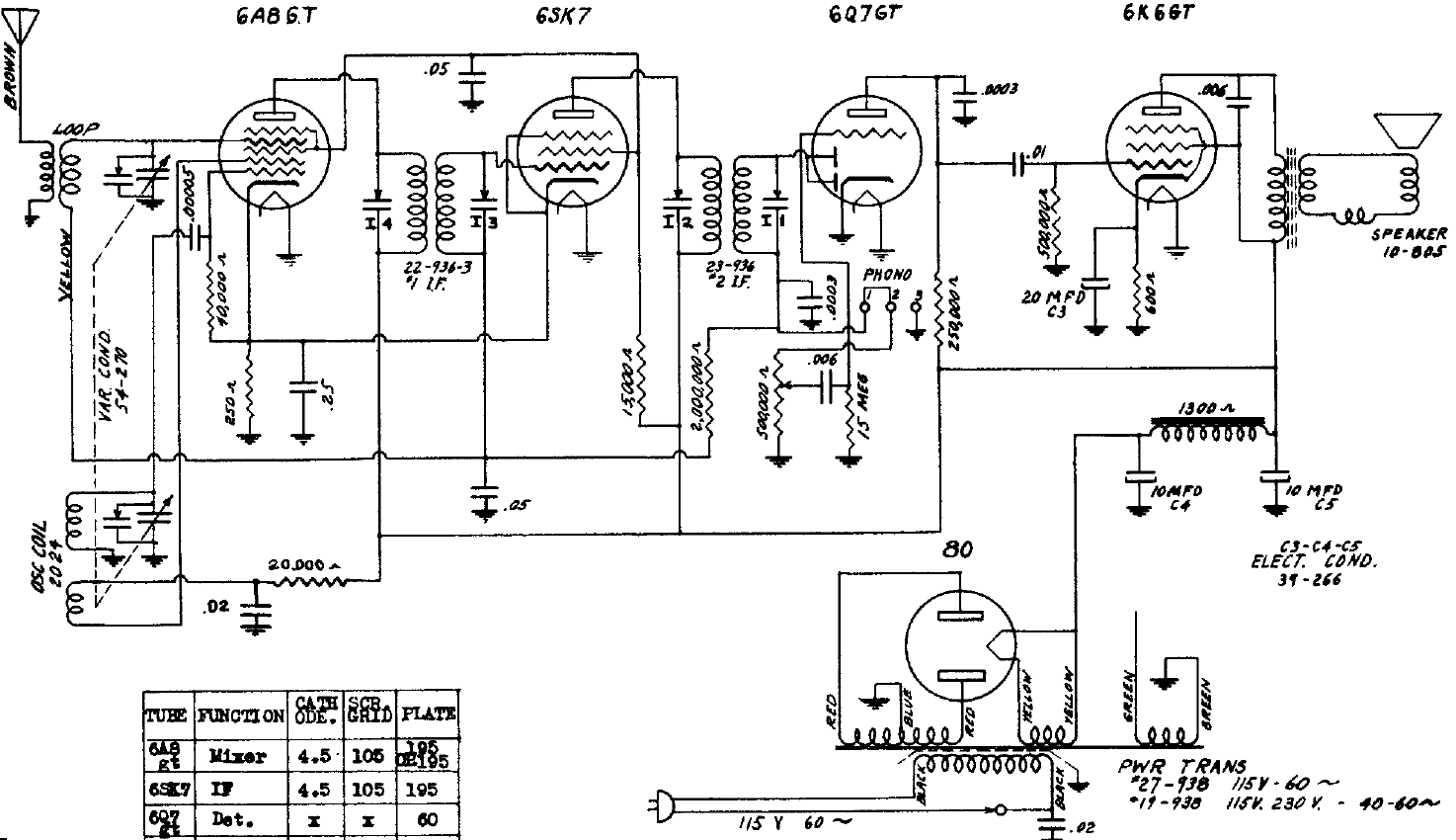

Este receptor de 1940 tiene una configuración común para la época, siendo el tipo más elaborado por el uso de un transformador de alimentación. El receptor es de 4 válvulas para el rango de ondas medias.
