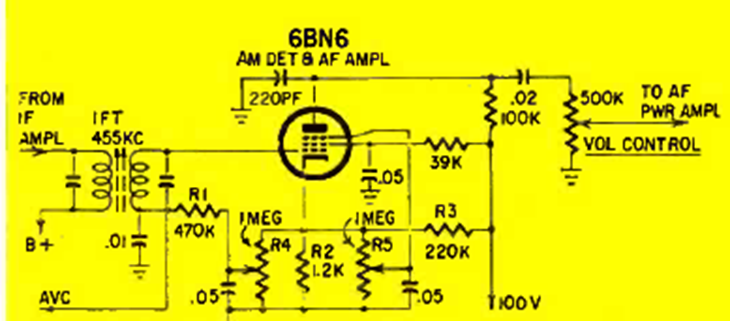

El diagrama de una Radio Electrónica de junio de 1964 muestra una etapa de detección de AM y al mismo tiempo un amplificador de un receptor común con una FI de 455 kHz. El circuito era común en los receptores de época.
El circuito acciona un piezoeléctrico que emitirá bips intervalos cuya frecuencia e intervalo...
Con este circuito podemos probar capacitores cerámicos, poliéster, styroflex y otros tipos no...
Al montar este circuito en una matriz de 170 puntos podemos aprender cómo una configuración de oscilador con...
