Con una alimentación de 9 V este transmisor de dos pasos de RF de FM puede fácilmente superar los 300 metros en campo abierto. Con la utilización de bobina apropiada podemos operarlo en el rango de 2 m de radioaficionados, utilizando así, en su recepción receptores de comunicaciones del tipo profesional con mayor sensibilidad.
La alimentación puede realizarse tanto con 6 como con 9 V y como todos los componentes son pequeños, un montaje compacto permite su realización en pequeños volúmenes.
Usamos micrófonos de electreto en la modulación que, por su sensibilidad, permite la utilización del aparato en la escucha de conversaciones o como micrófono volante, en una fiesta, por ejemplo.
Una característica importante de este circuito es la separación de la etapa de salida de la etapa oscilante. Esto permite que el aparato tenga una gran estabilidad. Podemos entonces sostener la propia antena durante la transmisión, sin que ello cause desviaciones de la frecuencia con la pérdida de la sintonía.
El circuito
La etapa oscilante y moduladora lleva por base un transistor BF494 o BF495, generando una señal de pequeña intensidad cuya frecuencia es determinada por L1/CV.
Para el rango de FM el trimmer CV es común de base plástica o porcelana y L1 consta de 3 o 4 vueltas de hilo 20 o 22 en forma sin núcleo de 1 cm de diámetro.
Para el rango de VHF entre 120 y 150 MHz la bobina tendrá de 20 a 3 espiras en molde de 1 cm con el mismo hilo.
La señal generada se toma de una toma central de la bobina al paso siguiente para minimizar los problemas de bodas de impedancia que llevan al circuito a la inestabilidad.
La modulación viene de un micrófono de electreto directamente conectado en la base del transistor. Como el micrófono de electreto ya tiene un transistor de efecto de campo interno. su ganancia es suficiente para una óptima modulación sin la necesidad de cualquier paso adicional de amplificación.
La señal de este paso se aplica a un paso amplificador de alta frecuencia con el transistor 2N2218. Este transistor opera como paso aperiódico donde la carga de un choque de RF cuyo valor no es crítico, pudiendo quedar entre 10 y 100 pF.
Una bobina "casera" formada por 40 o 50 vueltas de alambre esmaltado hilo 30 o 32 en un resistor de 100 k resulta en un choque de funcionamiento normal para esta función.
Además de un buen aislamiento, esta etapa provee una amplificación de potencia para la señal y, con ello, un mayor alcance para el transmisor. La señal se aplica a una antena telescópica de 10 a 40 cm de longitud.
Si el lector tiene condiciones de ajuste de etapas sintonizadas, con grid-dip u otro instrumento (medidor de campo) puede sustituir XRF por un circuito sintonizado y ajustarlo para el máximo rendimiento.
En estas condiciones el alcance del transmisor podrá ser aumentado, pasando de los 500 metros en campo abierto.
Montaje

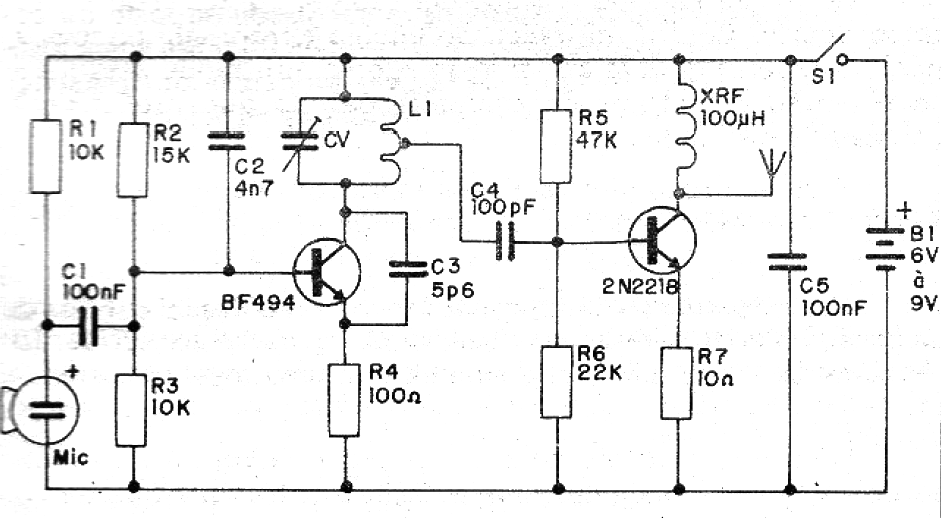

En la figura 1 tenemos el diagrama completo de este transmisor.

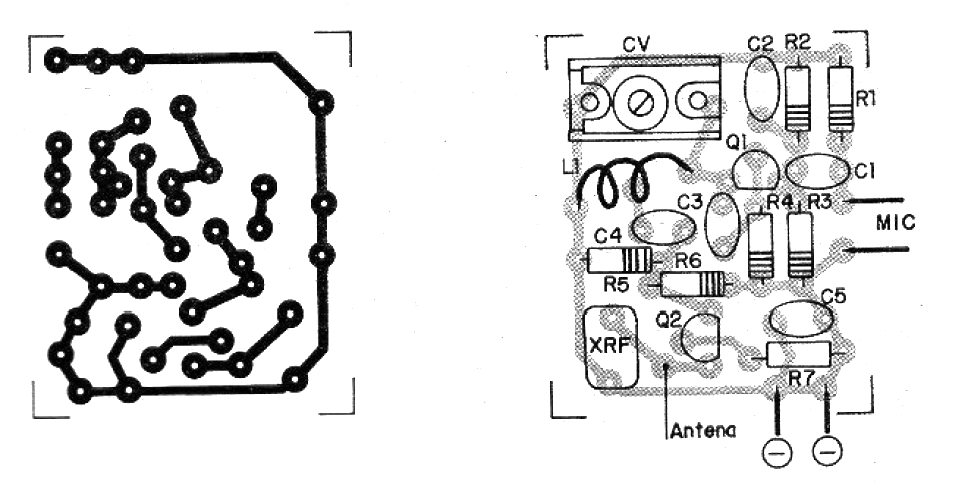

La placa de circuito impreso sugerida se muestra en la figura 2.
Los resistores pueden ser de 1/8 o 1l4 W y los capacitores son todos cerámicos tipo disco.
El micrófono de electreto debe ser del tipo de dos hilos de conexión y, preferiblemente, las bobinas L1 y XRF deben estar en ángulo recto o alejadas una de la otra.
Para las pilas o la batería se debe utilizar el soporte o el conector apropiado.
Finalmente, la resistencia R7 puede ser cambiada para mayor rendimiento o si la tendencia del transistor se calienta. No lo reduza, sin embargo, a menos de 5,6 ohms.
Ajuste y uso
Para ajustar basta conectar la unidad a unos 3 o 4 metros de radio FM sintonizada en frecuencia libre y ajustar el trimmer CV hasta que la señal más fuerte sea captada.
Puede haber la aparición de señales más débiles que luego sumen cuando nos alejamos un poco más del transmisor.
Si no es posible captar la señal más fuerte, intente cambiar el número de vueltas de la bobina L1, o bien cambiar la frecuencia de recepción de la radio.
La antena debe ser un hilo rígido de 10 a 40 cm para un mejor rendimiento. Sugerimos una antena telescópica.
Al operar el aparato, mantenga siempre la antena en posición vertical y evite movimientos bruscos.
Si observa el calentamiento del transistor 2N2218, aumente el valor de R7.
Para modificar el rendimiento, si nota rendimiento por debajo de lo esperado, intente cambiar de posición la conexión de la toma en L1.
El rendimiento en la modulación también puede ser alterado por el cambio de R1. Este componente puede tener valores en el rango de 2k2 a 15 k. Haga experimentos.
Q1 - BF494 o BF495 - transistores de RF
Q2 - 2N2218 - transistores NPN de conmutación
L1, CV - ver texto
XRF -100 uH - ver el texto
S1 - interruptor simple
B1 - 6 a 9 V - pilas o batería
MIC - micrófono de electreto de dos terminales-
R1 -10 k - resistor (marrón, negro, naranja)
R2 -15 k - resistor (marrón, verde, naranja)
R3 -10 k - resistor (marrón, negro, naranja)
R4 -100 ohms - resistor (marrón, negro, marrón)
R5 - 47 k - resistor (amarillo, violeta, naranja)
R6 - 22 k - resistor (rojo, rojo, naranja)
R7 - 10 a 15 ohms - resistor (marrón, negro, negro)
C1. C5 - 100 nF - capacitor de cerámica
C2 - 4n7 - capacitor de cerámica
C3 - 5p6 - capacitor de cerámica
C4 - 100 pF - capacitor de cerámica
Varios: caja para montaje, placa de circuito impreso, soporte para pilas o conector, antena, hilos, soldadura, etc.
