Un lugar muy interesante para ocultar un transmisor y por lo tanto para interceptar conversaciones telefónicas es dentro del mismo teléfono.
Gracias a la utilización de componentes ultraminiaturizados y en pequeña cantidad en una placa de circuito impreso compacto, es posible montar este tipo de aparato con facilidad.
El proyecto se propone encaja fácilmente en el teléfono de los teléfonos modernos, que dejan un buen espacio para este fin. (lo artículo és de 1989 más fue revisado en 2016.
Una ventaja importante del uso de este tipo de transmisor interceptor todavía es que tiene la posibilidad de utilizar la alimentación de la línea telefónica.
Por supuesto, no podemos sacar una gran cantidad de energía de la línea eléctrica de otro modo causar que el usuario del dispositivo sospechar la existencia de una prórroga, por el pérdida de volumen que causa, pero la salida de señal a algunas decenas de metros puede ser más que suficiente para el propósito deseado.
De este modo, el agente secreto, detective o espía puede poner su receptor o aparato de control en una habitación o el apartamento de al lado, donde se pueden realizar su trabajo de escucha.
La frecuencia de funcionamiento del circuito de vía es de entre 60 y 100 MHz,
Esto significa que, con una cierta habilidad puede ajustar la bobina para el funcionamiento en la banda de FM y el uso de un receptor de radio común.
Por supuesto, el profesional puede ajustar para la gama VHF usando un receptor especial y reducir así considerablemente la posibilidad de tener las señales interceptadas y transmisor descubierto.
Otro punto importante a tener en cuenta en este proyecto es la instalación en el dispositivo, que es extremadamente simple: el espía no tiene que depender de más de un destornillador o con Philips para abrir el auricular del teléfono.
La conexión con la cápsula receptora se hará a través de dos pinzas de cocodrilo miniatura, sin la necesidad de observar la polaridad de la conexión.
COMO FUNCIONA

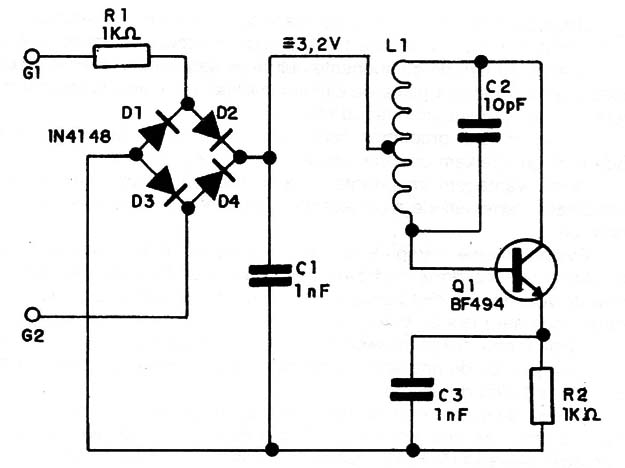

En la Figura 1 tenemos el diagrama completo del pequeño transmisor.
Cuando el auricular descolgado y el plato receptor recibe señales de otro aparato en la forma de una corriente continua modulada.
Esta corriente continua del orden de 6 a 7 voltios, también puede servir para alimentar el transmisor ya trae la modulación, es decir, el sonido que deseamos escuchar.
Por lo tanto, este circuito hace es para retirar inicialmente la energía para el transmisor por medio de un puente de diodos. El puente de diodos es importante porque evita la necesidad necesitamos identificar en lo dispositivo inalámbrico o la cápsula qué es positivo y que es negativo.
La resistencia R1 tiene el propósito de limitar la corriente en el transmisor a un valor que no es demasiado para cargar la línea, de modo que el dispositivo no se puede detectar con facilidad, como se explicó anteriormente.
De lo filtro C1 tiene una tensión continua con pequeñas variaciones que corresponden a la modulación, precisamente, a saber, el sonido que se desea oír.
Esta tensión orden de 3,2 voltios se usa para alimentar a una etapa de oscilador de alta frecuencia con un solo transistor.
Para simplificar, se utiliza un oscilador Hartley con un solo transistor, donde la frecuencia de funcionamiento se determina tanto por la bobina y el capacitor C2.
El resistor R2 polariza el emisor y limita la corriente en el circuito, mientras
C3 desacopla el transmisor, lo que facilita las oscilaciones.
La frecuencia ajustada en este circuito se hace en la propia bobina se acerca - si o aleja sus voltas. A medida que el dispositivo es para uso estacionario, este ajuste debe hacerse por adelantado y la instalación del agente debe tener cuidado de no tocar la bobina.
A medida que la tensión que alimenta el oscilador está modulada, la modulación también aparece en la señal de alta frecuencia generada, lo que permite a su audiencia en el receptor.
El alcance depende de muchos factores, tales como:
a) la sensibilidad del receptor - los receptores utilizados en las comunicaciones
VHF puede captar señales muy débiles y por lo tanto un transmisor como esto más lejos.
b) el lugar de instalación - un teléfono de plástico facilita el paso de las señales,
mientras que un teléfono del metal, la señal puede ser muy atenuado o incluso no pasa. La presencia de otros elementos de metal en las inmediaciones dentro del aparato puede obstruir la radiación de señales.
c) Nivel de ruidos locales - un lugar con un alto nivel de ruido de radio, es decir, con muchas fuentes que impiden la recepción de radio, tales como maquinaria industrial, luces fluorescentes, motores eléctricos en funcionamiento constante, puede reducir en gran medida la alcance efectivo del transmisor.
d) tipo de obstáculo a superar - una pared gruesa o planchas internas o una losa de dificultar el paso de la señal, mientras que una sola partición o una pared sin plancha internos no impiden el paso de la señal por lo que puede ir más allá.
Montaje
Por supuesto, por el propósito del proyecto, su montaje debe ser la menor

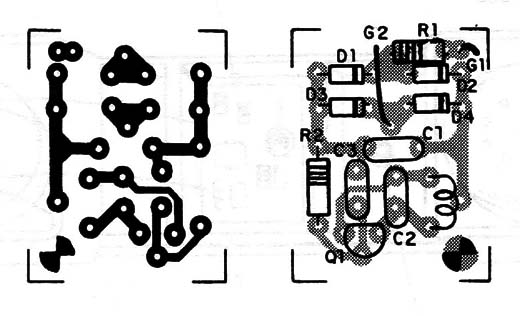

posible. Por lo tanto, en la Figura 2, la sugerencia de la placa de circuito impreso con la disposición de los componentes.
La bobina se compone de 2 + 2 vueltas de alambre esmaltado 26 o 28 sin núcleo y 0,5 cm de diámetro. Los cambios para operar en otras bandas se pueden hacer usando 3 + 3 y 4 + 4 vueltas, recordando que tenemos más vueltas funcionamiento a frecuencias más bajas.
Con 2 + 2 vueltas la operación se producirá en la banda FM y su vecindad.
Los capacitores están obligados a ser del tipo de disco de cerámica y los resistores de 1/8 W o incluso más pequeño.
El transistor es BF494 y los diodos admiten equivalentes, como 1N914 o cualquier otro tipo comúnmente utilizado con una tensión de pico inversa de por lo menos 50 V.
Para los lectores que tienen acceso a los componentes SMD, puede realizar un montaje más compacto.
Una montaje SMD, dependiendo de cómo se hace y el tipo de teléfono que se usa, puede ser intercalada mediante el ajuste entre el microteléfono y la base, en el interior del dispositivo, y por lo tanto conseguir mucho más difícil de detectar la posición.
Para la conexión del dispositivo a la cápsula transmisor sugerir el uso de dos cables unos 12 cm, que contienen dos pinzas de cocodrilo ultraminiatura en sus extremos.
MODO DE EMPLEO
Inicialmente, alimentar el circuito mediante la conexión de sus garras a 3 pequeñas pillas conectadas en serie (4,5 V) o una fuente de alimentación ajustado a este valor. No es necesario observar la polaridad.
A continuación, ligue alrededor un receptor de FM o VHF (como la banda de frecuencia elegida).

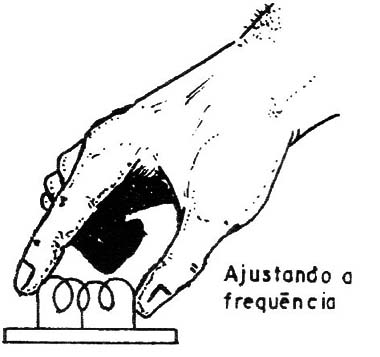

Ajustar la bobina de antena con el aflojamiento de las vueltas experimentalmente mientras se toca la sintonización del receptor para captar la señal con una intensidad mayor. El modo de ajuste se muestra en la Figura 3.
Hecho el ajuste será interesante para probar el dispositivo en un teléfono. La frecuencia de la señal obtenida ahora puede estar ligeramente desplazada, pero un reajuste de la sintonización del receptor permite coger más fácilmente.
Probada la operación, sólo pensar en hacer su instalación en el teléfono.

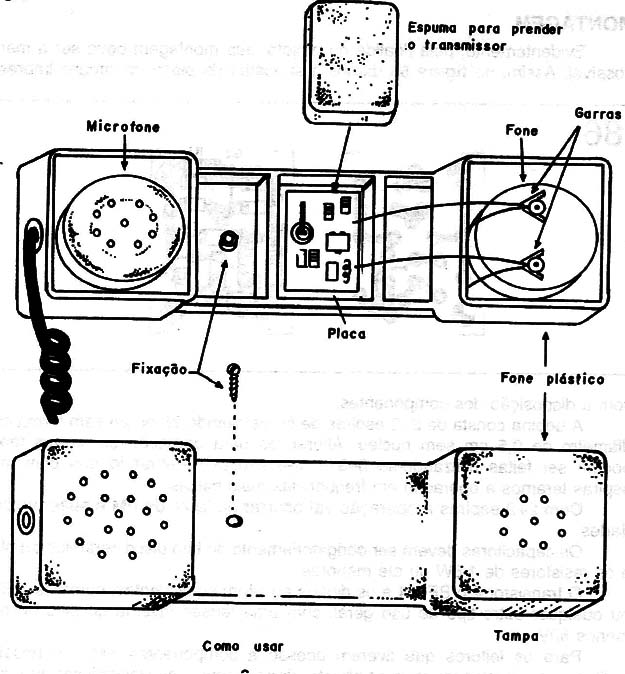

En la Figura 4 se muestra cómo se hace esto: una posición segura de espuma el transmisor, de manera que no tira o se golpea el cable del teléfono, haciendo que el usuario sea cuidadoso de cualquier anormalidad.
Las garras están conectados a los terminales de auriculares, independientemente de su polaridad.
A continuación, intente el transmisor ajustando el receptor para la mejor señal. Si la nueva frecuencia coincide con ninguna estación, para actuar en
la bobina del transmisor.
Con el transmisor en operación en las mejores condiciones, buscar la mejor posición de recepción.
Después de eso, sólo tiene que utilizar el dispositivo, que se activa automáticamente cada vez que el teléfono está descolgado.
Como los voltajes de terminales varían la línea, puede haber diferencias en la frecuencia e incluso cuando nos movemos rango del transmisor de un dispositivo a otro.
Semiconductores:
Q1 - BF494 o equivalente –transistor de RF NPN
D1 a D4 - 1N4148 - diodo de uso general
Resistores: (1/8 W, 5%)
R1 - 1 k ohmios
R2 - 1,2 K ohmios
Capacitores:
C1, C3 - 1 nF - Cerámica
C2 - 10 pF - Cerámica
Varios:
L1 - bobina - véase el texto
G1, G2 - pinzas de cocodrilo en miniatura
Placa de circuito impreso, cables, soldadura, etc.
