El aparato que describimos permite la audición de campos magnéticos variables que se transforman en sonido en un auricular. Se trata, por lo tanto, de un convertidor que también se puede utilizar para funcionar como escudo de campo x frecuencia.
Así, cuando acercamos la bobina exploradora de cualquier dispositivo que produzca campos magnéticos variables, podemos "oír" estos campos en forma de sonidos, lo que facilita su identificación e incluso una eventual grabación.
De hecho, en una búsqueda de campo se puede conectar la salida de auricular del aparato en la entrada de un grabador para registrar las señales captadas. Con ello, la cinta puede ser posteriormente analizada con más tiempo para determinar el origen de las señales grabadas.
Un punto importante de este aparato es que puede servir para identificar y diferenciar los campos de origen natural o producidos por el hombre, como los de las líneas de energía, de eventuales campos de causas desconocidas, eventualmente asociados a la aparición de OVNI.
El aparato es alimentado por pilas comunes y tiene un rendimiento excelente. Las pilas tienen buena durabilidad, lo que significa que un juego puede durar varios días en un trabajo de investigación más intenso.
En la figura 1 mostramos cómo el aparato puede ser usado para detectar eventuales campos, ya que tiene características direccionales.
Las líneas del campo de origen desconocido, al cortar las espiras de la bobina exploradora, generan señales que se transforman en sonidos en el auricular.
Si el reproductor desea puede utilizar un altavoz pequeño en lugar del auricular, en cuyo caso los sonidos reproducidos pueden ser escuchados por varias personas al mismo tiempo.
Como funciona

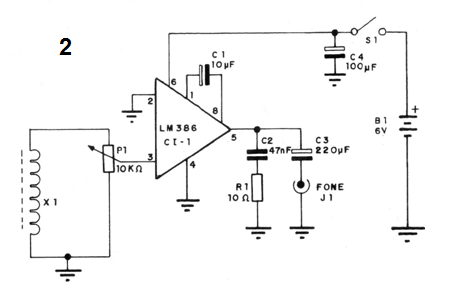

En la figura 2 tenemos el diagrama completo del investigador de campos magnéticos.
Cuando las líneas de fuerza del campo magnético que se desea explorar cortan las espiras de la bobina X1, se induce una tensión eléctrica o una señal que pasa por un control de sensibilidad (P1) antes de entrar en un amplificador.
El amplificador se basa en un circuito integrado LM386 que, en esta configuración, tiene un factor de amplificación de 200 veces, dado por el capacitor C1.
La señal amplificada aparece en el pin 5 del circuito integrado, siendo entregado en la salida vía CB. Como la salida es de baja impedancia se debe utilizar un auricular de 8 a 50 ohmios, del tipo encontrado en walkmans las radios portátiles.
El capacitor C2, en conjunto con R1, forma una red cuya finalidad es mantener baja la impedancia con señales de alta frecuencia, de modo a no instabilizar el circuito.
El capacitor C4 desacopla la fuente de alimentación de modo que no se produzcan problemas de inestabilidad.
El sensor X1 es el mismo que nuestro primer detector de campos magnéticos que consiste en una bobina que debe tener la mayor cantidad de espiras. Un núcleo de ferrita en su interior ayuda a concentrar las líneas de fuerza de los campos magnéticos proporcionando así mayor sensibilidad.
El núcleo utilizado puede ser un bastón de ferrita del tipo encontrado en las antenas internas de radios de onda medias. Es fácil encontrar una radio fuera de uso, de donde este núcleo puede ser retirado.
Montaje

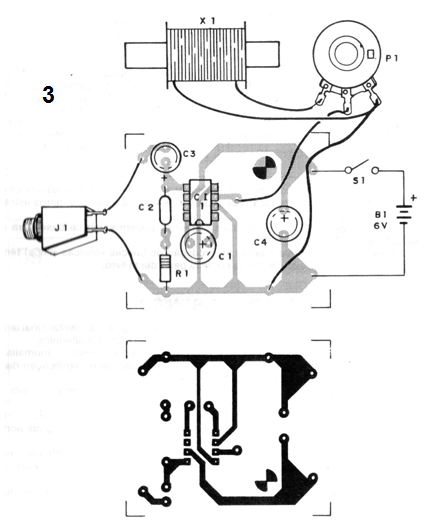

La disposición de los componentes en una placa de circuito impreso se muestra en la figura 3.
Si el lector no tiene mucha experiencia con montajes que hacen uso de circuitos integrados será interesante utilizar un zócalo para este componente.
Los resistores son todos de 1/8 W o mayores y los capacitores electrolíticos deben tener tensión mínima de trabajo de 6 V.
El capacitor C2 tanto puede ser cerámico como de poliéster y el interruptor general puede estar incorporado al control de sensibilidad, que es un potenciómetro común lineal o log.
Para el auricular se debe utilizar un jack compatible con el tipo que tiene. El sector del tipo estéreo debe usarse un jack estéreo con los dos auriculares conectados en serie para obtener una mayor impedancia.
Para el sensor, si está muy lejos de la entrada de la placa, se debe utilizar un cable blindado para que no se produzca la captura de señales indeseables.
Todo el conjunto cabe fácilmente en una pequeña caja plástica. El tamaño de esta caja debe ser previsto, de modo que el soporte de pilas y la placa se alojen con facilidad.
La bobina exploradora puede quedar del lado externo.
Esta bobina puede ser el devanado primario de un transformador de alimentación de 110 V o 220 V y cualquier secundario (que no se utilizará). Se desmonta con cuidado el transformador, retirando su núcleo y colocándose en su lugar el bastón de ferrita. Este bastón, aunque más fino que el núcleo original, puede ser fijado con cualquier pegamento.
Prueba y uso
Para probar la unidad basta con conectar el auricular a la salida, conectar la alimentación y abrir el volumen. Aproximando la bobina exploradora de cables de la instalación eléctrica o de cualquier aparato eléctrico o electrónico en funcionamiento debemos oír en el auricular el ronco de la red de energía.
Para utilizar el aparato, quede lejos de cualquier aparato que produzca los roncos y preste atención a las señales captadas, que pueden ir de chasquidos a señales sonoras extrañas.
En una investigación de campo, las señales extrañas pueden servir de base para la localización de OVNI.
Los estallidos que se oye cuando en la producción de chispas eléctricas (rayos) tienen origen natural, como explicamos en la primera parte de este libro.
Semiconductores
Cl-1 - LM386 - circuito integrado, amplificador
Resistores (1/8 W, 5%)
R1 - 10 ohms - (marrón, negro, negro)
P1 - 10 k ohms - potenciómetro
Capacitores
C1 - 10 uF / 6 V - electrolítico
C2 - 47 nF - cerámico o poliéster
C3 - 220 uF / 6 V - electrolítico
C4 - 100 uF / 6 V - electrolítico
Varios
X1 - sensor - ver texto
J1 - jack para auriculares
S1 - interruptor simple - ver texto
B1 - 4 pilas pequeñas o medianas
Placa de circuito impreso, caja para montaje, soporte de pilas, botón para el potenciómetro, material para el sensor, hilos, soldadura, etc.
