Este circuito también se puede utilizar como mini-alarma de vibración o balance. Otra aplicación es como un sismógrafo experimental. Este circuito es uno de los temas incluidos en mi libro Feria de Ciencias y Proyectos de Educación Tecnológica publicado en Brasil.

   El principio de funcionamiento es el siguiente: alojado dentro de una caja de plástico, puede ser llevado por un robot, una bicicleta u otro vehículo. El dispositivo tiene una lámpara pequeña y un sensor de péndulo (X1). En condiciones normales, el péndulo no hace contacto con el lazo. Pero en el caso de un cambio en la velocidad (rompimiento) o equilibrio, el contacto se hace, activando el circuito. Esto hace que la lámpara brille durante algunos segundos debido a la carga almacenada en el condensador.

   El lazo y el péndulo deben ser lo suficientemente rígidos para no disparar el circuito con el equilibrio normal o un ligero cambio en la velocidad. El circuito no se puede desencadenar al pasar a través de pequeñas ondulaciones de tierra o agujeros.

    El sensor debe colocarse de manera que sólo se active cuando el vehículo frena. El dispositivo está alimentado por celdas comunes y, al reemplazar la lámpara, puede utilizar un LED rojo Jumbo. Conéctelo en serie con una resistencia de 33 ohms a 100 ohms. La figura 1 muestra el diagrama del dispositivo.

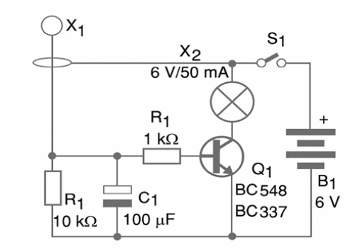

Figura 1 - La luz de freno utiliza sólo un transistor y puede controlar una lámpara o un LED
Figura 1 - La luz de freno utiliza sólo un transistor y puede controlar una lámpara o un LED





  La figura 2 muestra cómo se pueden colocar los componentes en una placa de circuito impreso. Dado que el circuito no es crítico, los componentes también pueden montarse en una puente o regleta de terminales;

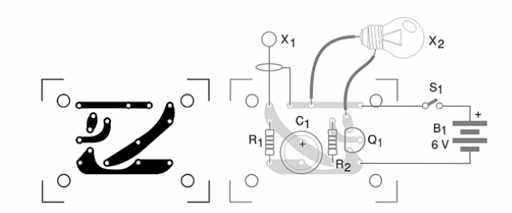

Figura 2 - Colocación de componentes en un PCB
Figura 2 - Colocación de componentes en un PCB





   La lámpara es de 6 V x 50 mA. Las lámparas potentes no se recomiendan, puesto que el circuito es accionado por las células del tipo AA. Si tiene la intención de utilizar lámparas de 100 mA o 200 mA, al alimentar el circuito con células C o D, sustituya el transistor por un BD135, BD137 o TIP31. Es probable que tenga que aumentar el capacitor C1.

   El sensor se hace utilizando alambre de cobre descubierto 16 o 18 AWG. El lastre puede ser una bola de metal pequeña. La prueba es muy fácil. Encienda el circuito y toque el sensor para hacer que el péndulo entre en contacto con el bucle. La lámpara se encenderá durante unos segundos. Una vez verificado el funcionamiento del dispositivo, puede instalarlo.



Semiconductores:

    Q1-BC548 o transistor NPN de silicio de propósito general equivalente



Resistores: (1/8 W, 5%)

     R1 - 10 kohms - marrón, negro, naranja

     R2 - 1 kohms - marrón, negro, rojo



Capacitores:

     C1 - 47 ?F a 470 ?F x 6 V-electrolítico



Diversos:

     X1 - sensor-ver texto anterior

     X2 - 6 V x 50 mA - lámpara incandescente

     S1 - Interruptor de encendido / apagado

     B1 - 6 V - 4 pilas AA con soporte

     Placa de circuito impreso, caja de plástico, alambres, soldadura, etc.
