Este componente, que tiene diversos fabricantes, posee desempeño equivalente al amplificador operacional 741, con algunas características mejoradas, como por ejemplo la anchura de banda con ganancia unitaria, que es de 3,0 MHz. Conozca en este artículo este componente que contiene, en un envoltorio , 4 amplificadores operacionals, y ver cómo usarlo.

El 4136E (CA41236, LM4136, uA4136, etc.) es un circuito monolítico constituido por cuatro amplificadores independientes de alta ganancia y frecuencia compensada internamente.

Los transistores de entrada son de bajo ruido, especialmente diseñados para permitir que el SDA4136E se utilice en aplicaciones de procesamiento de señales de bajo ruido, tales como preamplificadores de audio y acondicionadores de señales.

La etapa de salida se simplifica para eliminar completamente las distorsiones de interferencia en cualquier condición de carga. El componente tiene un amplio rango de drenaje y fuente, y está protegido contra cortocircuitos en la salida.

Una fuente de corriente constante adicional estabiliza los parámetros de salida en una amplia gama de tensiones de la fuente de alimentación.

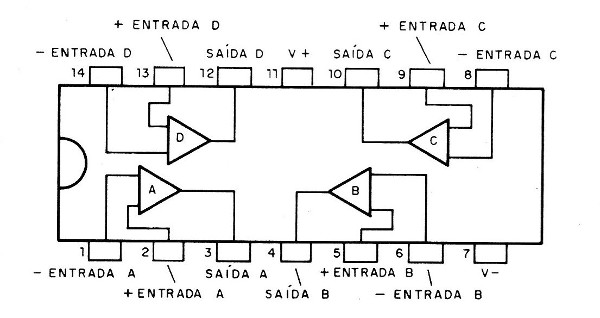

En la figura 1 tenemos la envoltura de este integrado (DIL) con la identificación de sus terminales.



Figura 1 - Envoltura y pinza
Figura 1 - Envoltura y pinza

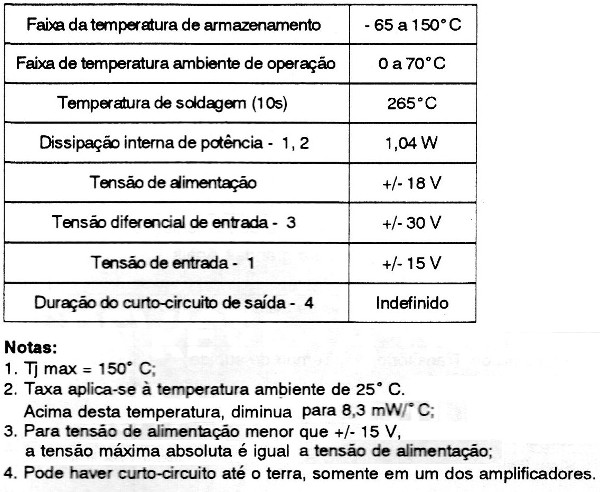

En la tabla l tenemos las especificaciones máximas de este componente. (cómo el original en portugués)



Tabla 1
Tabla 1



El circuito equivalente interno a uno de los amplificadores de este integrado se muestra en la figura 2.



Figura 2 - Circuito equivalente a uno de los amplificadores
Figura 2 - Circuito equivalente a uno de los amplificadores

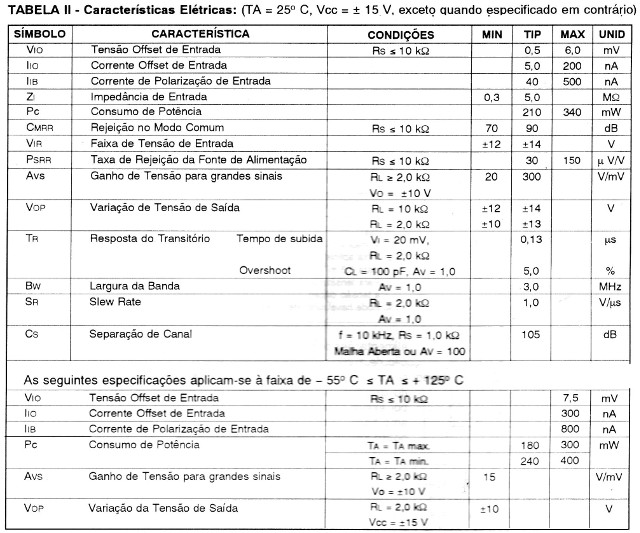

Las características eléctricas se dan en la tabla II. (cómo el original en portugués)

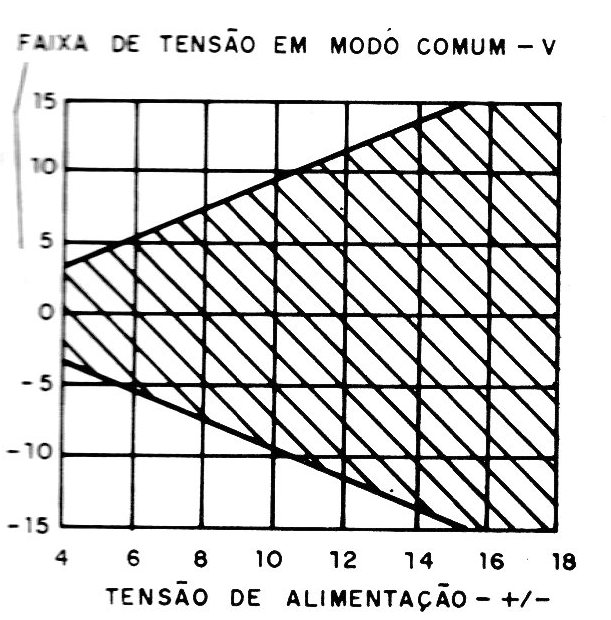

Damos a continuación algunas curvas típicas de rendimiento. Así, en la figura 3 tenemos la banda de modo común en función de la tensión de alimentación.



Figura 3 - Rango de modo común x Tensión de alimentación
Figura 3 - Rango de modo común x Tensión de alimentación

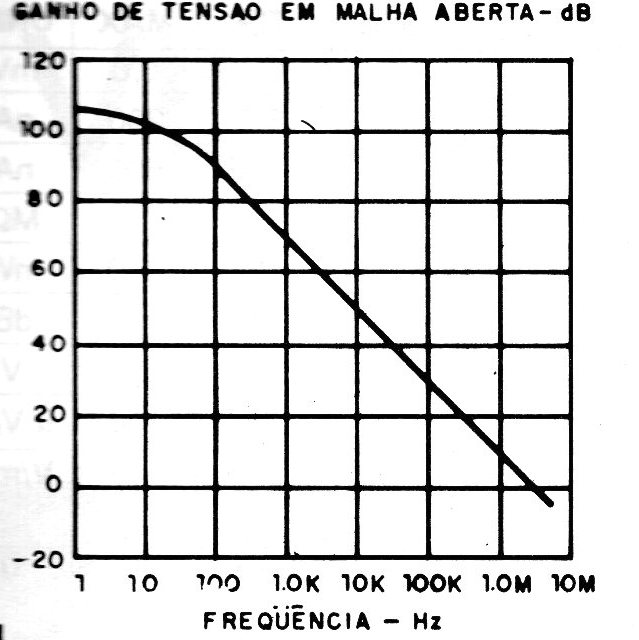

La ganancia de tensión sin retroalimentación (malla abierta) en función de la frecuencia se muestra en la figura 4.

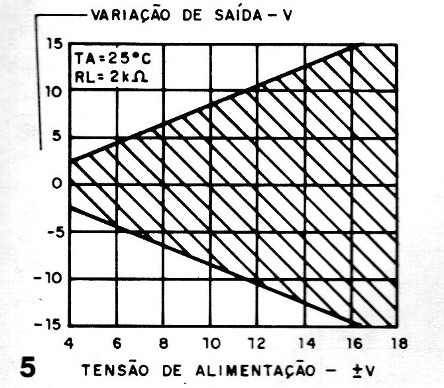

La variación de la tensión de salida en función de la frecuencia se muestra en la figura 5.



Figura 5 - Variación de la tensión de salida (excursión de salida)
Figura 5 - Variación de la tensión de salida (excursión de salida)



Las características de este integrado lo toma ideal para aplicaciones en la preamplificación de audio, en filtros y como comparador de tensiones.

Los siguientes circuitos de datos son sólo algunos ejemplos de dónde se puede utilizar este componente.



1. Control de tono estéreo

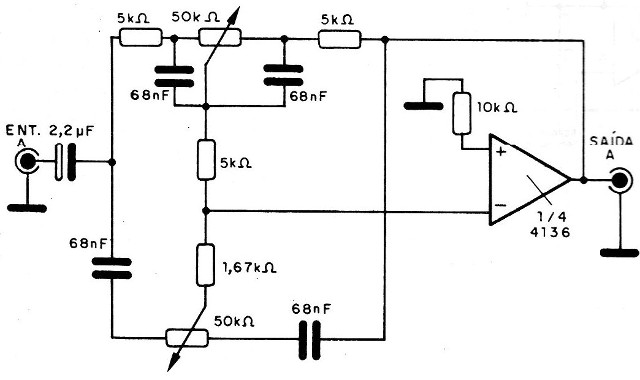

Nuestro primer circuito, mostrado en la figura 6, utiliza uno o dos amplificadores operacionals como un control de tono estéreo.



Figura 6 - Control de tono estéreo
Figura 6 - Control de tono estéreo



La tensión de alimentación es de 15 V y debe venir de fuente simétrica (15 + 15 V); el máximo de cuidado debe ser tomado con el layout de la placa en vista de la posibilidad de ocurrir realimentaciones indeseables y la captación de zumbidos.

Los potenciómetros deben ser lineales, y la otra mitad del circuito integrado puede ser usada, por ejemplo, para elaborar un preamplificador, como el sugerido en nuestro segundo circuito de aplicación.



2. Preamplificador RIAA

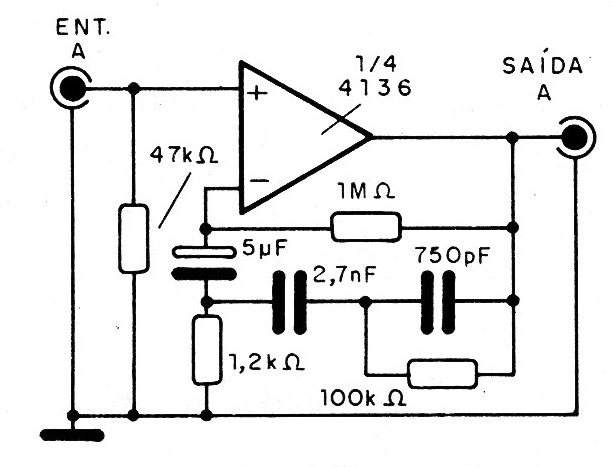

Usando dos amplificadores, de los 4 disponibles en el 4136, podemos elaborar un sensible preamplificador con ecualización para tocadiscos (RIAA), mostrado en la figura 7.



Figura 7 - Preamplificador RIAA
Figura 7 - Preamplificador RIAA



La alimentación debe ser simétrica de 15 + 15 V y, como se trata de circuito sensible a la captación de zumbidos e inestabilidades, el máximo cuidado debe ser tomado con el diseño de la placa de circuito impreso y junto con el proyecto anterior, podremos tener un excelente control de tono y preamplificador con un único circuito integrado 4136E.



3. Filtro Pasa-Bajas Butterworth de 400 Hz

Este circuito utiliza los 4 amplificadores operacionals del SDA4136E y tiene una frecuencia de corte de 400 Hz. En la figura 8 mostramos el diagrama completo de esta aplicación.



Figura 8 - Filtro Butterworth
Figura 8 - Filtro Butterworth



La fuente de alimentación debe ser simétrica. Es importante recordar que frecuencias superiores a 400 Hz se cortan.



4. Amplificador para instrumentación con entrada diferencial y alto rechazo en modo común.

Las características de este amplificador se determinan básicamente por los valores de los componentes.

Así, las igualdades entre los siguientes resistores determinan el rechazo en modo común (CMRR):

R1 = R4 R2 = R5 R6 = R7

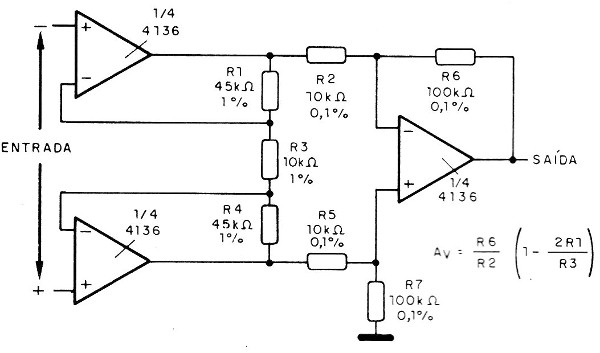

En la figura 9 tenemos el diagrama completo de este amplificador, que utiliza tres de los cuatro amplificadores disponibles en el integrado.



Figura 9 - Amplificador de instrumentación
Figura 9 - Amplificador de instrumentación



La ganancia es dada por la expresión junto al diagrama

Observe la precisión de las resistencias usadas para obtener un máximo rechazo en modo común.



5. Divisor / Multiplicador Analógico

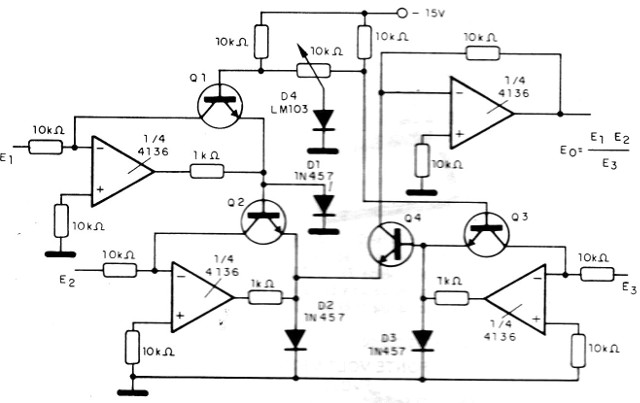

El circuito de la figura 10 proporciona en su salida una tensión que es el producto de las tensiones E1 y E2 de entrada dividido por la tensión E3.



Figura 10 - Divisor, multiplicador analógico
Figura 10 - Divisor, multiplicador analógico



La fuente de alimentación debe ser simétrica y los transistores son de uso general.

Las tensiones de entrada deben estar dentro de los límites admitidos por el integrado, así como la tensión de salida, para que no ocurran cortes.

En esta aplicación se utilizan los cuatro amplificadores disponibles en el 4136. Los diodos admiten equivalentes.

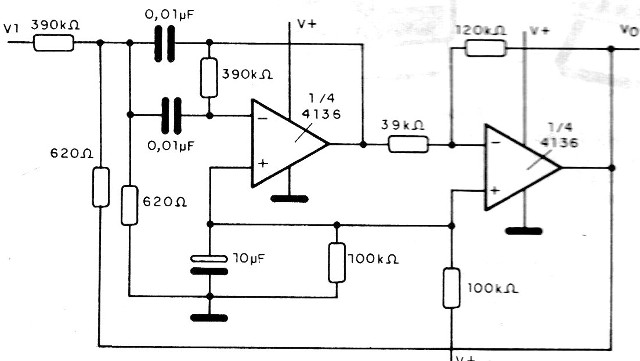

6. Filtro Activo Pasa-Rango de 1 kHz

Utilizando dos amplificadores operacionals del 4136, el circuito pasa-rango de la figura 11 se sintoniza a 1 kHz.



Figura 11 - Filtro paso-pista
Figura 11 - Filtro paso-pista





7. Discriminador de Ventanas

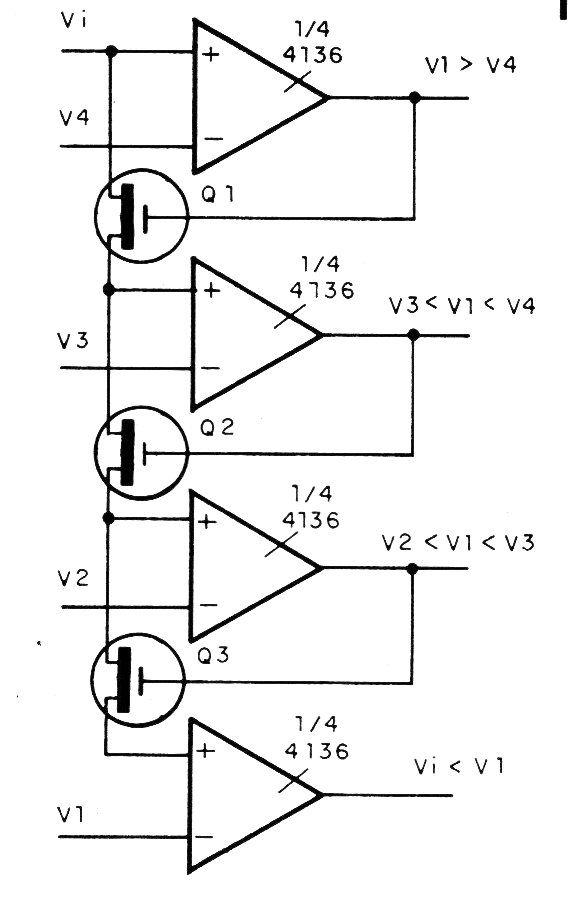

El circuito de la figura 12 es un discriminador de ventana de apertura múltiple, donde las aberturas se dan en función de las características de los FETS.



Figura 12 - Discriminador de ventana
Figura 12 - Discriminador de ventana



En las salidas de cada operativa tenemos la indicación de la ventana correspondiente, cuya tensión de referencia se aplica a la entrada inversora.



8. Filtro rejctor

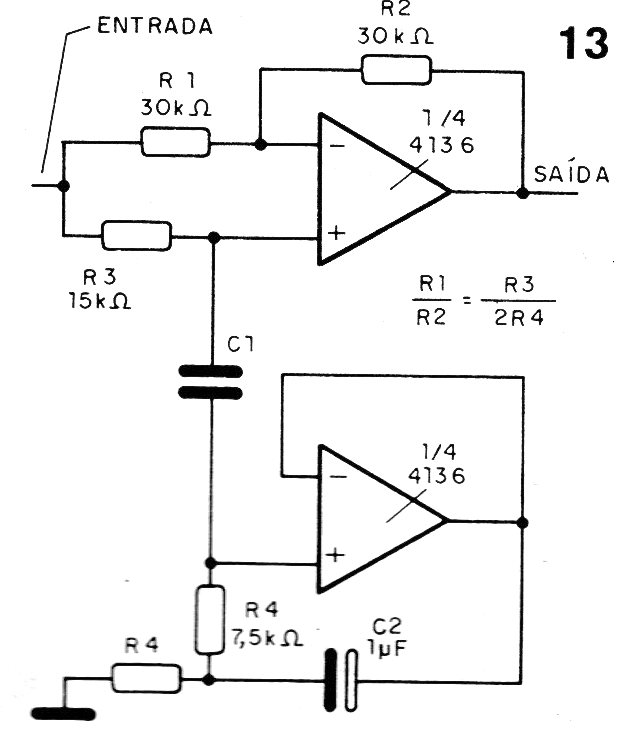

El circuito de la figura 13 utiliza dos amplificadores operacionals del tipo 4136E que funcionan como giradores de fase.



Figura 13 -0 Filtro de rechazo de banda
Figura 13 -0 Filtro de rechazo de banda

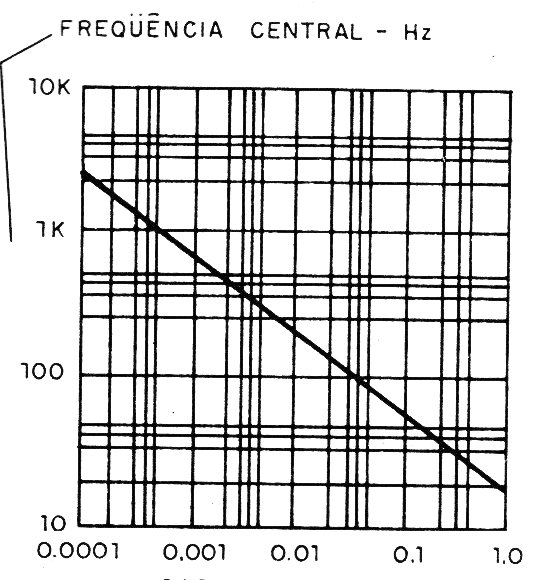

La frecuencia de funcionamiento de este circuito depende básicamente de C1, según el gráfico de la figura 14.



Figura 14 - Característica del filtro
Figura 14 - Característica del filtro



Observe las relaciones que deben mantenerse entre los resistores del circuito para un correcto funcionamiento.
