¿Cómo conectar los LED, que son dispositivos de baja tensión, en la red de 110 V o 220 V? No, no es necesario montar una fuente reductora con o sin transformador y otros componentes caros. La solución simple para este problema se muestra en este artículo, pudiendo ser aprovechada en señalización, paneles de anuncios, avisos, decoración y mucho más.
Los LED (diodos emisores de luz) son dispositivos que emiten luz cuando se transitan por una corriente, pero funciona con tensiones muy bajas (1,6 a 2,7 voltios típicamente) pudiendo quemarse fácilmente si se conectan directamente a fuentes de tensión mayor.
Las propias corrientes máximas que admite son bajas raramente sobrepasando los 50 mA, excepto para los tipos jumbo y de alto brillo. Incluso para conectarlos a las pilas necesitamos tomar precauciones especiales con el uso de un resistor limitador en serie, ya que de lo contrario, si se realiza la conexión directa se queman.
Hay también los casos en que necesitamos utilizar convertidores DC / DC para aumentar la tensión de las baterías, como en el caso de los LED blancos que necesitan al menos 2,7 V para encender.
¿Cómo conectar un LED en 110 V o 220 V, o en la toma de la red de energía? Es lo que ver. Esto es realmente posible, y puede tener algunas utilidades interesantes.

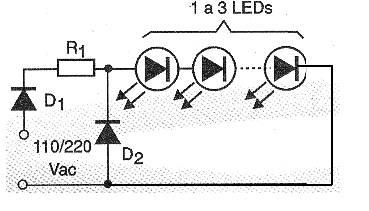

Una de las aplicaciones es como foco de luz de bajo consumo permanente para dormitorios de niños, evitando así la oscuridad total e indicando la posición del interruptor de luz. En la figura 1 damos el circuito que permite la conexión de 1, 2 a 3 LEDs en la red de 110 o 220 V.

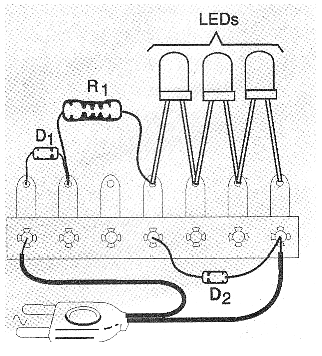

El resistor R1, que es de hilo de 5 vatios con 10 k ohms para la red de 110 V y 22 k ohmios para la red de 220 V, reduce la tensión y la corriente a los niveles que el LED necesita. El diodo D1 rectifica la ya que los LED sólo funcionan con corrientes continuas y D2 protege los LED contra los pulsos inversas o los problemas con D1. En la figura 2 se muestra cómo el montaje se puede realizar en un pequeño puente de terminales.
Los diodos pueden ser 1N4004, 1N4007 u otro según la red de energía y los LED pueden ser de cualquier color o tamaño. Durante el funcionamiento el resistor R1 se calienta ligeramente, lo que debe ser considerado normal. En la red de 110 V consumo de energía de la unidad es del orden de 1,2 W y en la red de 220 V del orden de 2,4 W lo que representa de 1 a 2% del consumo de una lámpara común.
D1, D2 - diodos 1N4004 si la red es de 110 V y 1N4007 si la red es de 220 V
LED1, LED2 - LEDs comunes de cualquier color
R1 - 10 k ohms x 5 W si la red es de 110 V o 22 k ohms x 5 W si la red es de 220 V - resistencia de hilo
Varios:
Cable de fuerza, puente de terminales, caja para montaje (opcional), soldadura, etc.

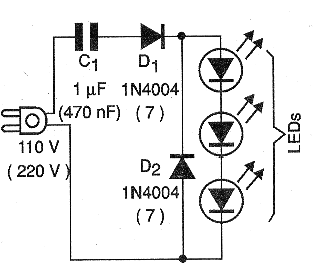

Un otro circuito interesante y de menor consumo es lo que hace uso de capacitor de poliéster para reducir la tensión de la red, aprovechándose así su reactancia capacitiva. Este circuito se muestra en la figura 3, usando un capacitor de 1 uF para la red de. 110 V y 470 nF para el caso de la red de 220 V.

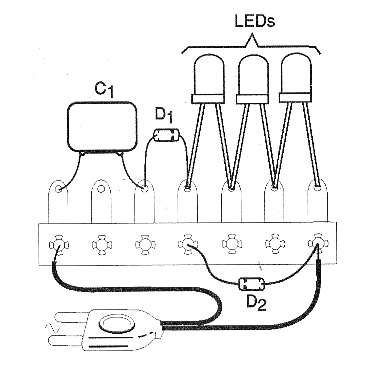

El montaje también puede ser hecho en un pequeño puente de terminales y embutida en la pared, como muestra la figura 4.
Pueden ser alimentados de 1 a 5 LED de cualquier tipo conectados en serie. Observe que los dos circuitos son alimentados directamente por la red de energía, no habiendo ningún aislamiento.
Así, ninguna de sus partes debe quedar expuesta, pues existe el peligro de choques en caso de contacto accidental.
D1, D2 - 1N4004 (7) - diodos rectificadores de silicio
LED1 a LEDn - LEDs comunes de cualquier color
C1 - 1 uF x 200 V (110 V) o 470 nF x 400 V (220 V) capacitor de poliéster
Varios:
Puente de terminales, hilos, soldadura, etc.
