El simple proyecto presentado utiliza sólo un transistor y su montaje no ofrece dificultad alguna, incluso para los principiantes. Se trata de un probador de continuidad de gran utilidad en la bancada pues puede probar componentes de diversos tipos, hilos, conexiones, y mucho más.

El uso de un transistor en un circuito como éste posibilita una reducción muy grande en la corriente de prueba, lo que garantiza la integridad de los componentes probados, principalmente si son sensibles. Por otro lado, resistencias relativamente elevadas, que no ser detectadas por un probador común con lámparas o LED conectados directamente, pueden ser acusadas, gracias a la ganancia del transistor. El probador que describimos funciona con 4 pilas pequeñas, siendo capaz de acusar resistencias de hasta 100 k ohmios, con facilidad.



Como funciona

El componente en prueba es intercalado entre el colector y la base del transistor, proporcionando así la polarización para la conducción. Si la resistencia del componente es suficientemente baja para dejar pasar la corriente de polarización, el transistor conduce y con ello el LED se enciende, indicando el hecho.

El transistor puede haber ganancia en el rango de 30 a 800, lo que resultará en sensibilidad que permite que el LED se encienda con resistencias de aproximadamente 20 k a 1 M ohms, aproximadamente.

Cualquier transistor puede ser utilizado en el montaje, ya que del tipo PNP, como 2SB175, AC128, OC74 (antiguos), o tipos modernos como el BC307, BC557, BC558, etc. Lo importante es verificar su posición en el montaje, según los puntos de conexión del emisor (E), colector (C) y base (B). Aparatos antiguos, fuera de uso, son una excelente fuente de transistores que se pueden aprovechar en este montaje. Vea en el Sitio - códigos de semiconductores japoneses - cómo identificar transistores que se pueden utilizar en este proyecto.



Montaje

Comenzamos por mostrar en la figura 1 el diagrama del simple probador de componentes.



Figura 1 - Diagrama completo del probador de continuidad.
Figura 1 - Diagrama completo del probador de continuidad.

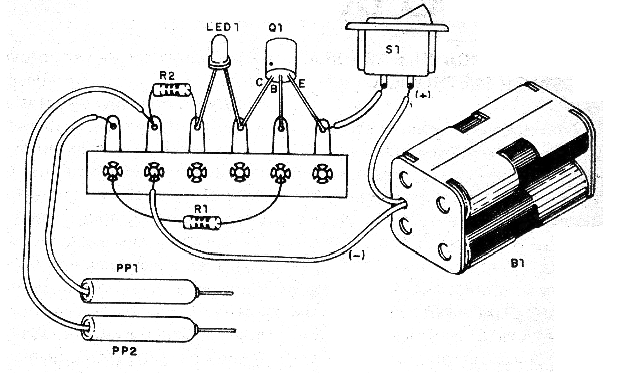

Figura 2 - Montaje basado en un puente de terminales.
Figura 2 - Montaje basado en un puente de terminales.



El conjunto se puede instalar en una pequeña caja de plástico e incluso el interruptor S1 puede ser eliminado, pues manteniendo las puntas de prueba PP1 y PP2 separadas, no hay consumo de energía. El LED debe quedar fuera de la caja, pudiendo ser de cualquier color. Las puntas de prueba pueden ser improvisadas con clavos grandes, si usted no desea usar un par comercial del tipo encontrado en multímetros.



Prueba y uso

Terminando el montaje, coloque las pilas en el soporte y encienda S1. Si el LED se enciende es señal de que el transistor se encuentra con problemas o está invertido. También puede ocurrir que el transistor no sea del tipo indicado (PNP). Las puntas de prueba deberán estar separadas.

Uniendo las puntas de prueba, el LED debe encenderse. Si esto no ocurre, o el transistor está abierto (malo) o es del tipo que no sirve para el proyecto. También puede ocurrir que está invertido.

Para utilizar el probador basta colocar las puntas de prueba en los terminales del componente que va a ser probado. El componente debe estar fuera del circuito o el aparato en el que se encuentre debe estar apagado. Si el LED se enciende, la resistencia es menor que el valor tomado como base. Recuerde que dependiendo del componente, para que sea bueno, es necesario que haya alta o baja resistencia.



Q1 - Cualquier transistor PNP - ver texto

LED - LED rojo común o de otro color

S1 - Interruptor simple

B1 - 6 V- 4 pilas pequeñas

R1 - 22 k ohms x 1/8 W - resistor - rojo, rojo, naranja

R2 - 470 ohms x 1/8 W - resistor - amarillo, violeta, marrón



Varios:

Puente de terminales, puntas de prueba (PP1 y PP2), soporte de 4 pilas pequeñas, hilos, soldadura, etc.



Obs .: Este proyecto, por su simplicidad, es recomendado para cursos de electrónica en todos los niveles, de la enseñanza fundamental y media en actividades iniciales, así como en los cursos técnicos. El montaje también puede ser hecho con mucha facilidad en matriz de contactos, placa universal o incluso una placa de circuito impreso creada por el alumno.
