Conozca los amplificadores operacionales RRIO TLV900x (ART802S)

Anunciada su disponibilidad por Mouser Electronics en nuestro artículo COM811S, los amplificadores operativos de la serie TLV900x, en especial el TLV9002 de Texas Instruments tienen características importantes para proyectos modernos. Ver más en este artículo:

Con las características de entrada y salida Rail-to-Rail (RRIO), los tipos TLV9001, 9002 y 9004 se encuentran en configuraciones simples, dobles y cuádruples.

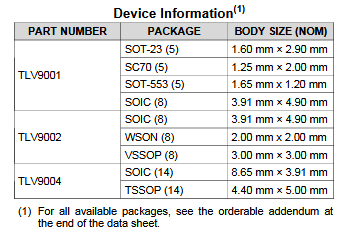

Las tensiones de funcionamiento están en el rango de 1,8 a 5,5 V y las envolturas de datos según la tabla siguiente, del datasheet que puede ser accedido en: http://www.ti.com/lit/ds/symlink /tlv9002.pdf



Tabla con las envolturas
Tabla con las envolturas



Otras características, que se pueden obtener en el datasheet y merecen destaque son la ganancia-rango pasante de 1 MHz, estabilidad en la configuración de ganancia unitaria, baja corriente quiescente de apenas 60 uA y corriente de polarización de entrada de apenas 5 pA.

En la figura 1 tenemos la configuración básica para un filtro paso-bajas con la fórmula para el cálculo de los componentes.



Figura 1 - Aplicación en filtro
Figura 1 - Aplicación en filtro

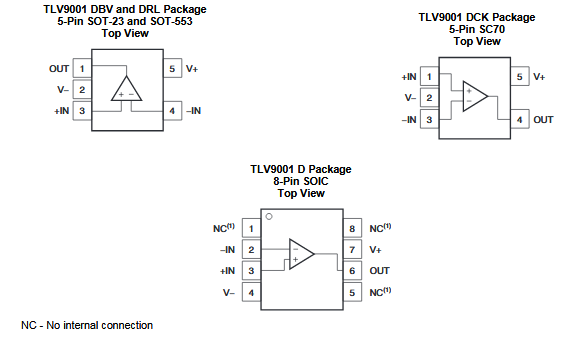

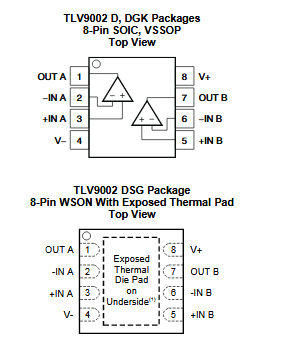

Las envolturas para las versiones disponibles dadas en la tabla se muestran en la figura 2.





Figura 2 - Carcasas
Figura 2 - Carcasas



El detalle de las funciones de los pines se puede consultar en el datasheet. También tenemos los pinos para la versión TLV9004.

También se pueden obtener los valores máximos absolutos y las características eléctricas del datasheet.

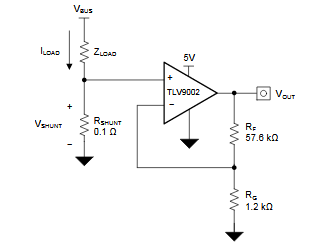

Una primera aplicación para estos componentes, en el caso con el TLV9002 es de un sensor de corriente del tipo Low side. En este caso, la corriente de carga va de 0 a 1 A con una tensión de salida de 5 V y una tensión máxima de shunt de 100 mV.



Figura 3 - Aplicación como sensor de corriente
Figura 3 - Aplicación como sensor de corriente



La segunda aplicación sugerida por Texas Instruments es de un amplificador para foto-diodo usando fuente simple.



Figura 4 - Amplificador de foto-diodo
Figura 4 - Amplificador de foto-diodo



Los procedimientos detallados para el diseño, con los cálculos de los componentes se dan en el datasheet.

El enlace para comprar en Mouser Electronics es: https://www.mouser.com/new/Texas-Instruments/ti-tlv9001-tlv9002-tlv9002-tlv9004/
