Uso de transceptores Half Duplex MAX22500E y MAX22501E de Maxim (ART778S)

   Anunciamos la disponibilidad de los transceptores para RS-485 y RS-422 MAX22500E y MAX22501E de Maxim, mostrando cómo comprar en Mouser Electronics ( https://www.mouser.com/new/maxim-integrated/maxim-max22500e-max22501e-transceivers  /). En este artículo, vamos un poco más allá, detallando aplicaciones y resaltando algunas características importantes de estos componentes.

   Los circuitos integrados MAX22500E y MAX22501E consisten en transceptores Half-Duplex para comunicación RS-485 y RS-422 para ser utilizados con cables largos.

   Estos transceptores tienen una velocidad máxima de comunicación de datos de 100 Mbps siendo alimentados por tensiones de 3 V a 5 V. La información completa se puede obtener en el datasheet en: https://br.mouser.com/pdfdocs/MAX22500E-MAX22501E.pdf

   En este artículo analizamos algunas aplicaciones obtenidas en el datasheet, sirviendo de punto de partida para los lectores que pretenden usar este componente en un nuevo proyecto. El datasheet es de 2017 y el Mouser dispone para los lectores deseados en diseñar con el componente un kit de evaluación.

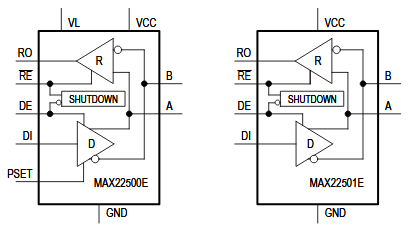

   En la figura 1 tenemos entonces el diagrama de bloques de los componentes.



Figura 1
Figura 1

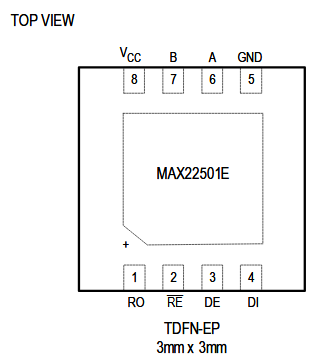

   Las envolturas para estos componentes se muestran en la figura 2, donde también tenemos las identificaciones de los pines.





Figura 2
Figura 2



   En el datasheet el lector encontrará el detalle de las funciones de cada perno.

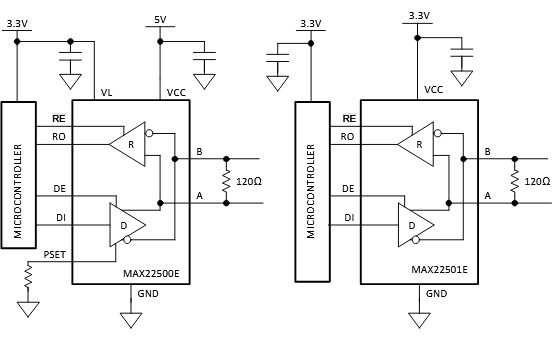

   Una aplicación de los componentes en un sistema Half-Duplex se muestra en la figura 3.



Figura 3
Figura 3



   En el datasheet el lector encontrará imágenes de las señales para el caso de cables de hasta 100 metros de longitud. Una funcionalidad importante de los componentes es la capacidad de realizar su cambio con el equipo conectado (hot-swap).

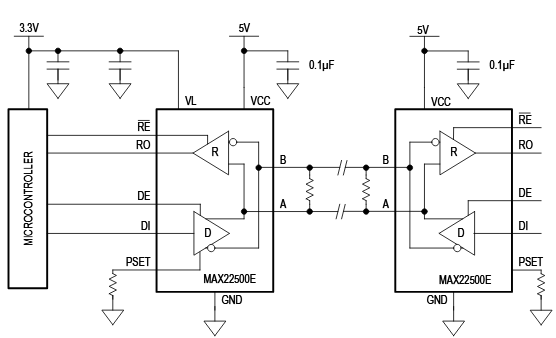

    Un otro circuito de aplicación se muestra en la figura 4 en la que tenemos un Half-Duplex punto-a-punto de alta velocidad.



Figura 4
Figura 4



Más información se puede obtener en los vínculos de datos en el artículo.
