Analog Devices ADAR1000 Formadores de haz de banda de frecuencia X y Ku

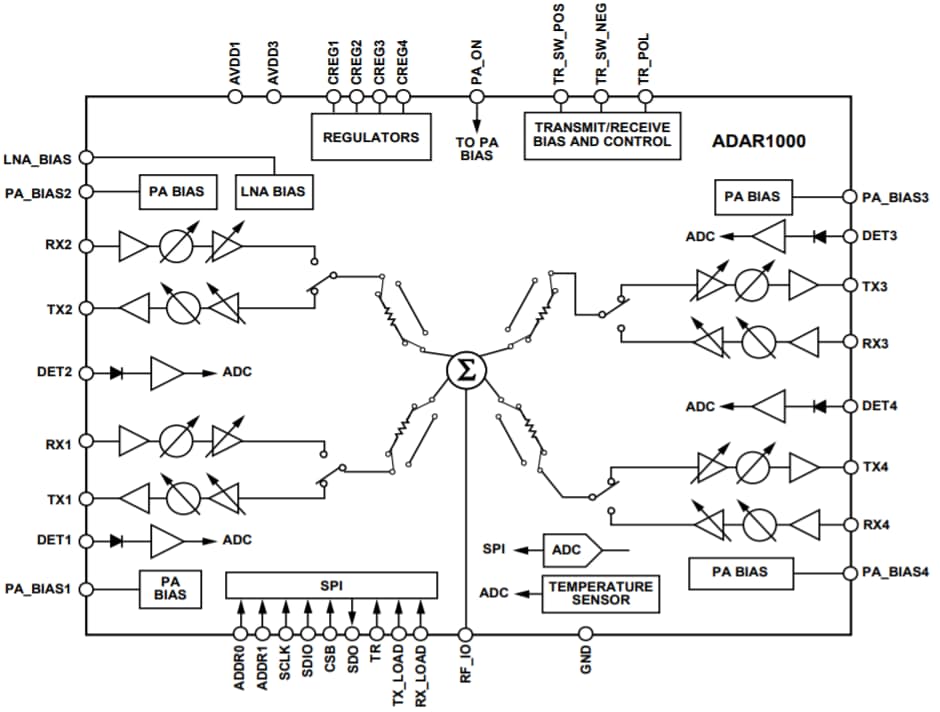

Analog Devices inc. Los formadores de haces de banda de frecuencia ADAR1000 X y Ku son chips centrales formadores de haces de banda de frecuencia de 8 GHz a 16 GHz de 4 canales para arreglos en fase. Estos formadores de haces funcionan en semidúplex entre los modos de recepción y transmisión, lo que proporciona un rango de ajuste de ganancia de ≥31 dB y un rango de ajuste de fase completo de 360° en la ruta de RF. Los formadores de haz de banda de frecuencia ADAR1000 X y Ku están integrados con analógico a digital (ADC) de 8 bits para detectores de energía y sensores de temperatura. Estos dispositivos cuentan con una interfaz de puerto serie (SPI) simple de 4 hilos que controla todos los registros en el chip. Además, dos pines de dirección permiten el control SPI de hasta cuatro dispositivos en las mismas líneas seriales. Los moduladores vectoriales ADAR1000 se utilizan idealmente en radares de matriz en fase y sistemas de comunicación por satélite. Estos dispositivos están disponibles en dimensiones compactas de 88 terminales, 7 mm x 7 mm y vienen en un paquete LGA.

Clique aquí para ver las hojas de datos
