TLV854x Amplificadores Operativos Optimizados para Aplicaciones con sensores (ART396S)

   Lanzado en 2016 pero con la documentación revisada en junio de 2017, los amplificadores operacionales Nanopower de Texas Instruments TLV854x de 500 nA RRIO están optimizados para aplicaciones con sensores en sistemas inalámbricos y bajo consumo de energía. Este artículo trata de estos operativos con aplicaciones de ejemplo.

   Los amplificadores operativos TLV854x (dobles y cuádruples en tres tipos de envoltorios) de Texas Instruments minimizan el consumo en equipos tales como detectores de movimiento en sistemas de seguridad donde la durabilidad de la batería es un factor importante a considerar en el proyecto.

   Se puede acceder al datasheet de esta serie de operaciones en: http://www.mouser.com/search/refine.aspx?Ntk=P_MarCom&Ntt=167074387  , donde su compra a través de Mouser Electronics también puede ser realizada.

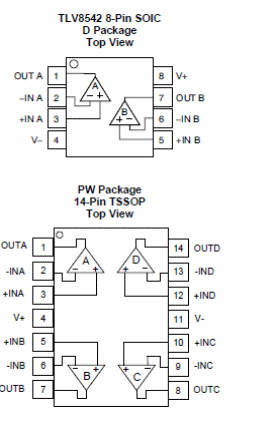

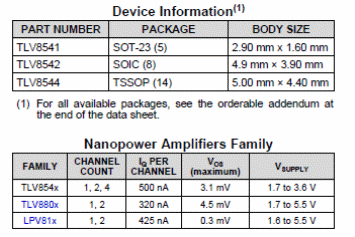

   En la figura 1 tenemos los envoltorios con información sobre la familia.










Figura 1 - Envolturas y familias
Figura 1 - Envolturas y familias

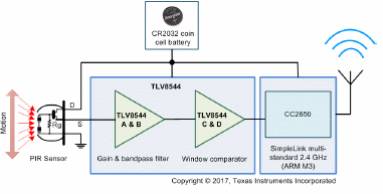

En la figura 2 tenemos un ejemplo de aplicación en un sensor piroeléctrico de movimiento utilizando este operacional y también un enlace inalámbrico de 2,4 GHz.



Figura 2 - Circuito de aplicación
Figura 2 - Circuito de aplicación





  Las características eléctricas importantes que tenemos que destacar son las siguientes:

- Corriente de consumo baja, 500 nA por canal

- Tensión offset de 3,1 mV (max)

- Baja corriente de polarización: 100 fA

- Ganancia x banda pasante: 8 kHz

- Rango de tensión: 1,7 a 3,6 V

- Salida rail-to-rail



   Las aplicaciones principales son: detector de movimiento usando sensores piroeléctricos, sensores de movimiento usando microondas, sensores de gas, alarmas de humo por ionización, sensores remoto en IoT, termostatos, equipo médico, monitoreo de glucosa.

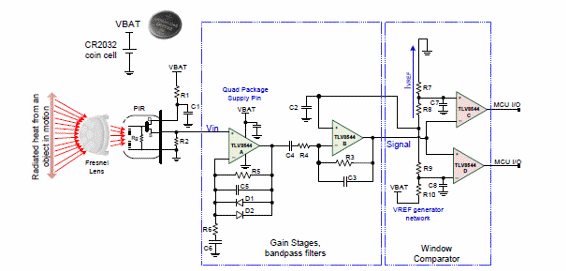

   En la figura 3 el diagrama completo de un sensor de movimiento PIR inalámbrico usando este componente.



Figura 3 - Sensor de movimiento PIR
Figura 3 - Sensor de movimiento PIR





   La alimentación es por batería e información completa sobre su montaje se puede obtener en el datasheet. En él también tenemos los cálculos de los componentes utilizados.
