Uso de los detectores de tensión APX803L (ART389S)

Uno de los puntos importantes en proyectos críticos que involucra microcontroladores o circuitos digitales y la estabilidad de la tensión de alimentación. Las variaciones de la tensión de alimentación pueden afectar el funcionamiento del circuito y, en consecuencia, la seguridad de la aplicación, dependiendo del caso. Vea en este artículo cómo funcionan y se utilizan los detectores de tensión APX803L de Diodes Incorporated.

   Los detectores de tensión de micro-potencia de Diodes Incorporated (disponibles en Mouser Electronics en http://www.mouser.com/new/diodes-inc/diodes-inc-apx803l-detectors/ ) y cuyo datasheet se puede descargar en: http://www.mouser.com/pdfdocs/APX803Lds.pdf consisten en detectores de tensión de consumo extremadamente bajos (1,0 uA típico) cuya aplicación principal es la de supervisar la tensión de alimentación de microprocesadores y sistemas digitales.

   Los tipos disponibles de la serie APX803L pueden detectar niveles de tensión en el rango de 1,2 a 5,0 V en pasos de 0,1 V y con una precisión de +/- 1,5%,

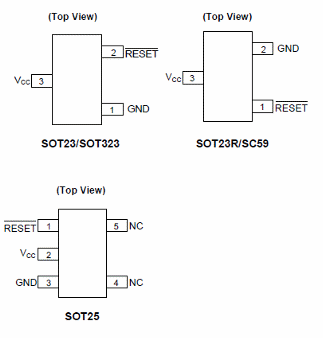

   En la figura 1 tenemos la pinza de estos componentes que se pueden obtener en tres tipos de envoltorios.



Figura 1
Figura 1



   Las aplicaciones incluyen ordenadores, controladores, instrumentos inteligentes, equipos portátiles y alimentados de batería, etc.

      La finalidad de estos circuitos es enviar una señal de reset cuando la tensión monitoreada cae por debajo de un cierto valor. La señal de reset permanece mientras la tensión monitoreada está por debajo del nivel establecido.

   La configuración de salida es del tipo de drenaje abierto y los diversos componentes disponibles en la serie tienen retardos que se pueden elegir entre 0 ms y 450 ms.

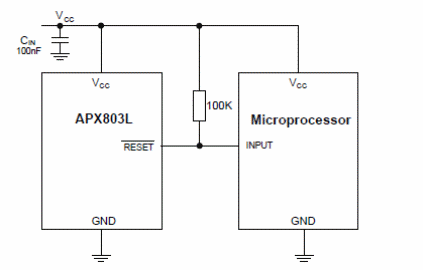

   En la figura 2 tenemos un circuito típico de aplicación.



Figura 2 - Circuito de aplicación
Figura 2 - Circuito de aplicación

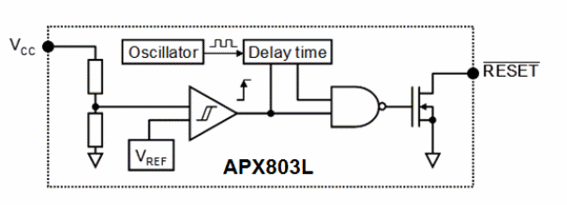

   El diagrama de bloques del componente se muestra en la figura 3.



Figura 3 - Diagrama de bloques
Figura 3 - Diagrama de bloques

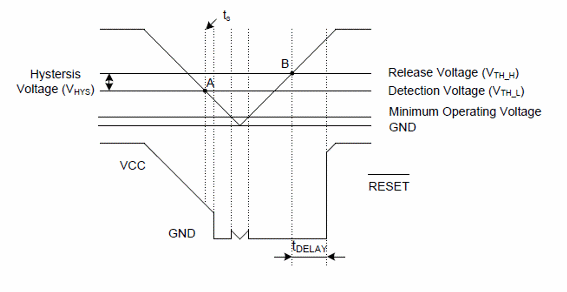

   En la figura 4 tenemos un diagrama de temporizaciones en el que se muestran los distintos niveles de señal en función de una variación de la tensión de entrada que se está monitoreando.





Figura 4 - Diagrama de tiempos
Figura 4 - Diagrama de tiempos
