Cómo medir la impedancia de un altavoz (INS083S)



La resistencia medida con el multímetro no es la impedancia de un altavoz, sino la resistencia óhmica de la bobina móvil, un valor mucho menor que la impedancia. Para medir la impedancia es necesario hacer uso de un procedimiento especial, para lo cual necesitaremos el siguiente material:

a) Generador de audio sinusoidal (o generador de funciones)

b) Voltímetro de audio o multímetro

c) Amplificador de pequeña potencia

d) Potenciómetro de hilo de 50 ohmios



Procedimiento:

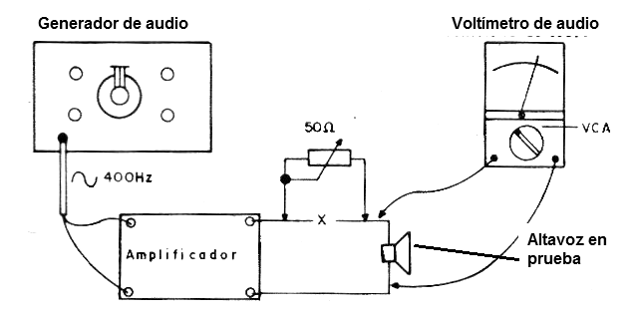

La conexión de los elementos es la que se muestra en la figura. Este procedimiento se puede utilizar para determinar la impedancia de los altavoces de 2 a 100 ohmios.

Inicialmente, aplicamos la señal al altavoz para llegar cerca de la saturación. La señal debe ser de 400 Hz con forma de onda senoidal Después, conectamos el potenciómetro como muestra la figura, interrumpiendo la conexión al altavoz en el punto X. Anotamos la tensión medida en el multímetro.

Después de conectar el potenciómetro, como se muestra en la figura, ajustamos ese potenciómetro para que la intensidad de la señal medido en el potenciómetro caiga a la mitad. Bastará entonces apagar el circuito y retirar el potenciómetro sin modificar su resistencia.

Medir con el multímetro la resistencia ajustada en el potenciómetro tendrá el mismo valor que la impedancia del altavoz probado.
