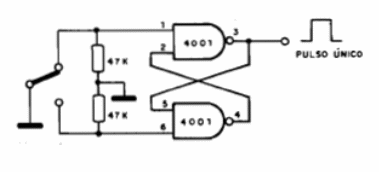

Este Shield de entrada es importante porque evita que las señales de un sensor o de una llave sean interpretadas erróneamente por un microcontrolador debido a la presencia de repiques (rebote). El cierre de la llave el conmutación provoca varios muelles de acomodación que son contados por el microcontrolador. En la figura tenemos un circuito anti-repique usando una llave de 1 polo x 2 posiciones. El circuito integrado es el 4001 y la alimentación positiva se realiza en el pin 14. La negativa se realiza en el pin 7. La alimentación del 4081 debe ser hecha con 3 o 5 V conforme el microcontrolador.
