Amplificador de 4 W con Algo Más (CIR2949S)
- Details
- Category: Banco de circuitos
- Written by Newton C. Braga

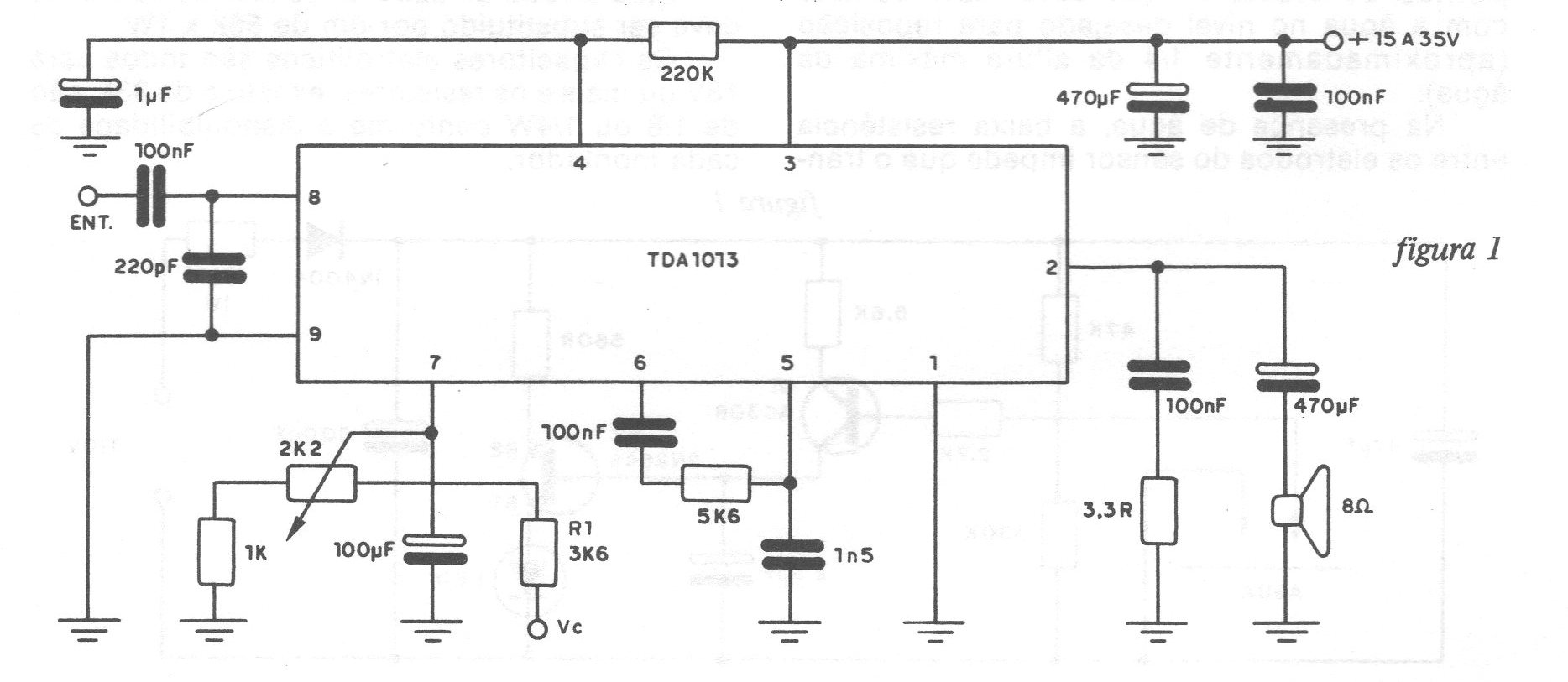

El TDA1013 es un amplificador de audio que puede suministrar potencias de hasta 4 watts, y que posee características inéditas en un integrado de este tipo. De hecho, además de ser un amplificador completo, posee un sistema interno de control de volumen por CC. Aplicando una tensión de control vía R1 podemos cambiar el volumen en un sistema que no trabaja con señales de audio. Esto permite la conexión del potenciómetro de volumen de 2k2, lejos del propio amplificador, sin necesidad de cables blindados o precauciones especiales en cuanto a la captación de zumbidos. El amplificador puede ser alimentado con tensiones en el rango de 15 a 35 volts, lo que permite su utilización en proyectos con alimentación vía red. El rango de tensiones continuas de control se sitúa entre 3,5 y 8 volts y el amplificador tiene una ganancia bien definida con sensibilidad de entrada de sólo 55 mV. La impedancia de la entrada es de 250 k. El encapsulado del TDA1013 (Philips) es SIL-9, y, para facilitar el uso, utilice un buen radiador de calor. La distorsión armónica total para una potencia de 2,5 watts, con impedancia de carga de 8 ohms es de 0,5%.
