Amplificador de 1 a 5 W con el TDA1011 (CIR2873S )

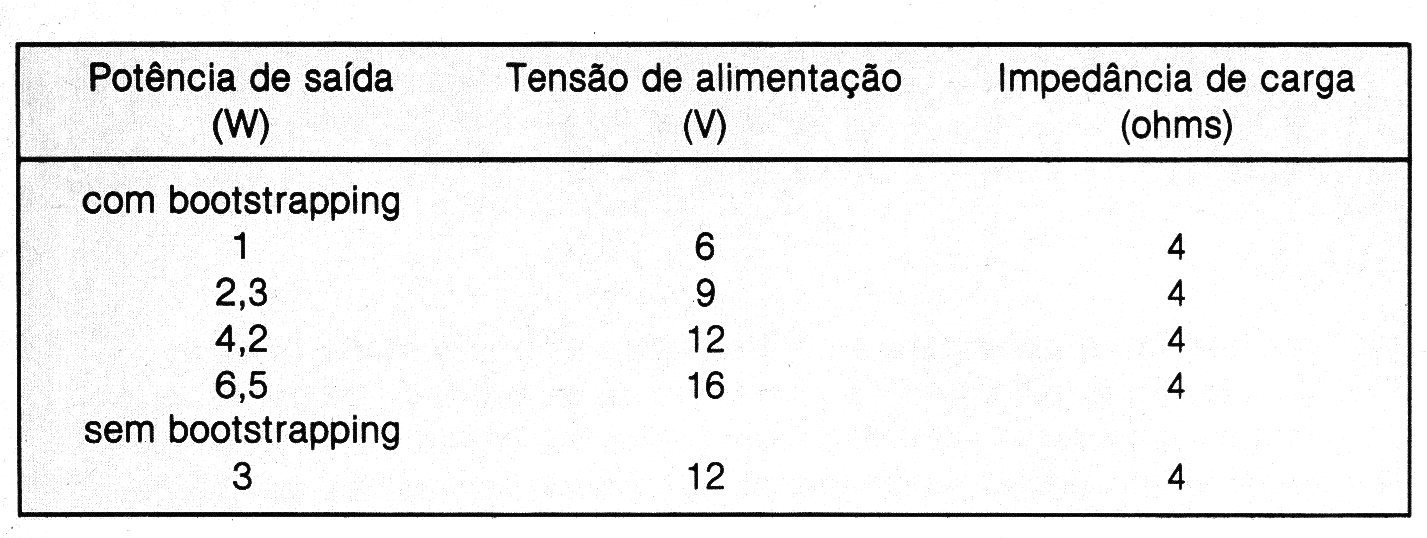

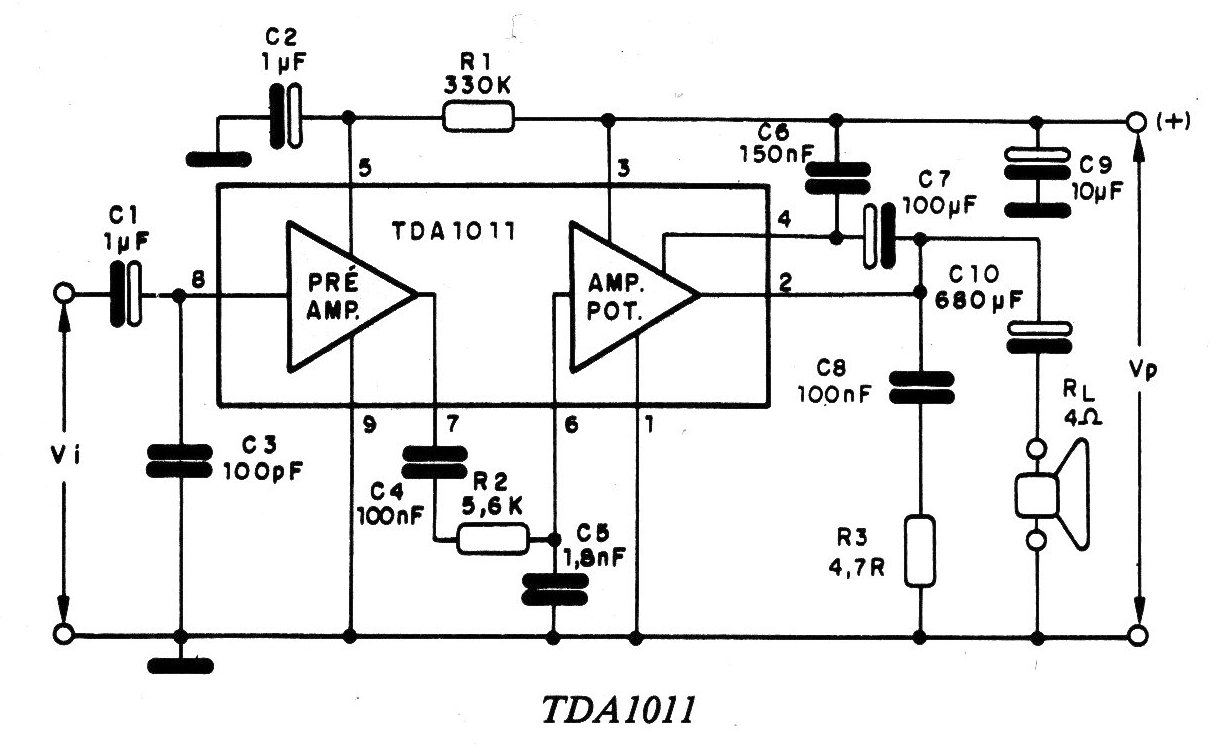

    Este amplificador está diseñado específicamente para radios y grabadoras portátiles con una carga de 4 ohmios. Sin embargo, como admite una tensión de alimentación de hasta 24 V, también se puede utilizar en equipos alimentados por la red. También teniendo en cuenta que su tensión de alimentación mínima es de 3,6 V que puede ser usada en equipos alimentados por batería y se suministra en envolvente SIL (Single ln Line) de 9 pines. Entre las ventajas ofrecidas por este integrado destacamos: preamplificador y amplificador de potencia separados, protección térmica interna, alta impedancia de entrada (mayor a 100 k ohms Baja corriente de reposo (14 mA a 12 V tip), limitación para ruidos de RF , A continuación una tabla con las potencias en función de la tensión de alimentación para una distorsión total del 10% y el diagrama.




| Haga click en la imagen para ampliar |






| Haga click en la imagen para ampliar |
