Un simple paso amplificador de audio que tiene un rendimiento razonable se ve en la figura. En este circuito, se debe ajustar el trimpot para la polarización del comportamiento del transistor en su región lineal. Esto se logra con la simple sensibilidad del oyente que no notará distorsión de la señal, o aún con la conexión de un multímetro en la entrada para obtener una corriente de reposo que sea próxima a la mitad de la corriente máxima (120 mA aproximadamente, con alimentación de 12 V). El MOSFET debe estar dotado de un disipador de calor apropiado.

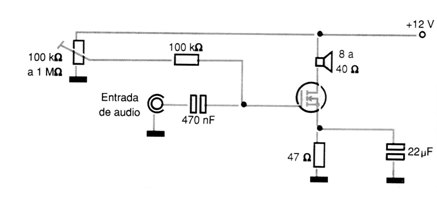

Simple Amplificador con MOSFET (CIR4366S )

    Un simple paso amplificador de audio que tiene un rendimiento razonable se ve en la figura. En este circuito, se debe ajustar el trimpot para la polarización del comportamiento del transistor en su región lineal. Esto se logra con la simple sensibilidad del oyente que no notará distorsión de la señal, o aún con la conexión de un multímetro en la entrada para obtener una corriente de reposo que sea próxima a la mitad de la corriente máxima (120 mA aproximadamente, con alimentación de 12 V). El MOSFET debe estar dotado de un disipador de calor apropiado.
