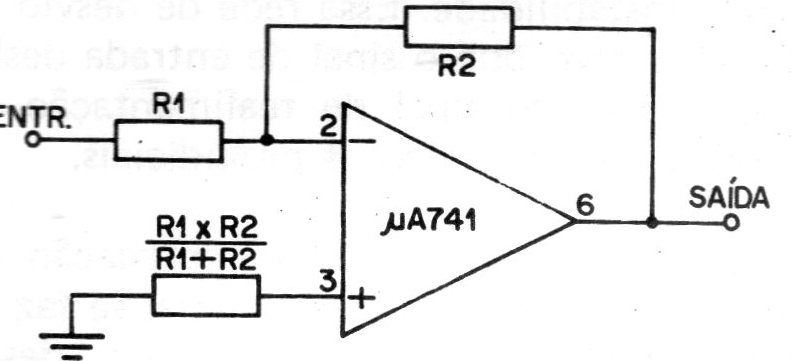

La configuración tradicional de amplificador inversor con el operacional 741 mostrada en la figura es de 1976, pero aparece varias veces en este sitio. La fuente debe ser simétrica y la ganancia determinada por la relación entre R1 y R2. R3 debe seguir la relación mostrada en el diagrama y este componente determina la impedancia de entrada.




| Haga click en la imagen para ampliar |
