VFO de 5 a 5,5 MHz (CIR4174S)

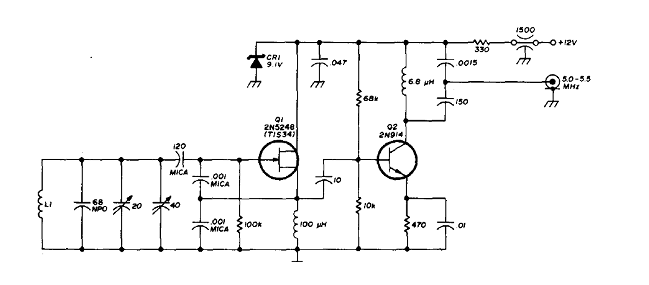

    Encontramos este circuito en una documentación para radioaficionados de 1975. El FET puede ser el BF245 y el bipolar el 2N2222. La bobina está formada por 34 vueltas de hilo 24 en un núcleo toroidal. El circuito debe utilizar condensadores cerámicos. La señal de salida tiene una pequeña intensidad que sirve para excitar etapas de mayores potencias en transmisores.




| Haga click en la imagen para ampliar |
