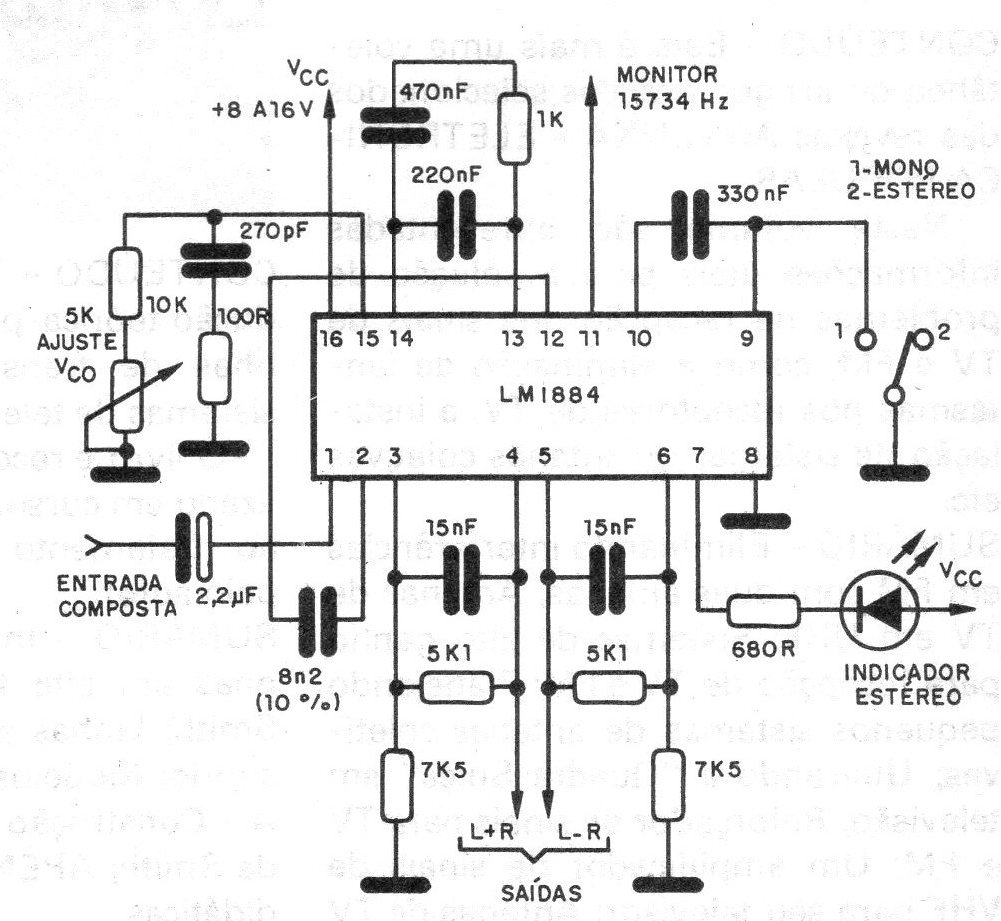

Este circuito, sugerido por National Semiconductor, decodifica las señales de audio de las emisiones de TV estéreo. Observe que la frecuencia de la señal piloto es de 15 734 kHz, a diferencia de los 19 kHz utilizados en las transmisiones FM estéreo. El ajuste de la "captura" por la frecuencia del VCO se realiza en el potenciómetro o trimpot de 5 k (4k7). La alimentación se hace con tensiones en el rango de 16 a 18 V. Los condensadores deben ser de buena calidad, con especial atención al encendido entre los pines 2 y 12, que debe ser de 10 ° / o de tolerancia. El resistor en serie con el potenciómetro o trimpot de ajuste debe ser de película metálica con coeficiente nulo de temperatura. Las salidas L + R y L-R se pueden reproducir directamente en la entrada de un amplificador de audio.
