Multivibrador con dos transistores (MSB016S)

El circuito mostrado en la Figura 1 es la configuración tradicional de un multivibrador astable con dos transistores NPN. Este circuito puede ser alimentado con tensiones de 3 a 12 V y su frecuencia está determinada por el condensador C1, y C2. Estos componentes se pueden cambiar en un buen rango de valores. Para otras frecuencias, sin embargo, se sugiere el trabajo sólo con los condensadores. Transistores equivalentes pueden ser utilizados y en el punto en el osciloscopio está conectado se puede conectar um transductor piezoeléctrico de alta impedancia con buen rendimiento.

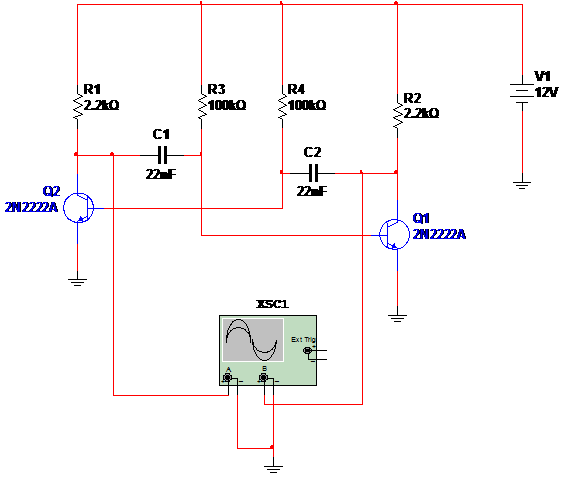

Figura 1 - Diagrama del multivibrador astable de los dos transistores.



En la Figura 2 tenemos las formas de onda obtenidas en los colectores de los transistores. Tenga en cuenta que las señales son complementarias con la forma de onda rectangular. Al invertir la polaridad de la fuente de alimentación, podemos utilizar transistores PNP en la misma configuración.

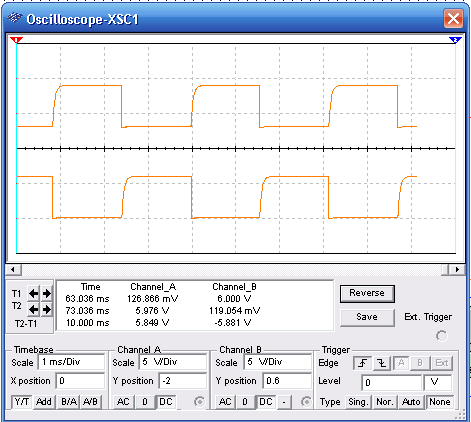

Figura 2 - Formas de onda en los colectores de los transistores.



En el circuito se muestra que la frecuencia está cerca de 500 Hz. La simulación y la Netlist se dan a continuación para que puedan realizar cualquier cambio em el circuito.



 Haga clic aquí para descargar la simulación
