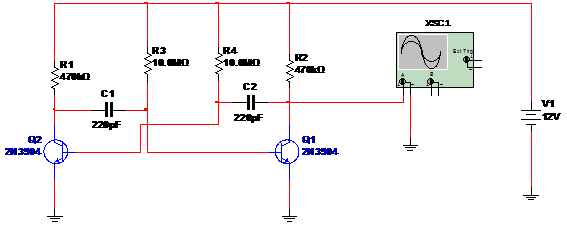

El multivibrador que se muestra en la Figura 1 tiene un consumo extremadamente bajo, drenando una corriente de unos pocos miliamperios cuando alimentado con tensiones de 6 a 12 V.

La frecuencia también es baja, siendo determinada por los capacitores. Este circuito es la base para los relojes de los microcontroladores de baja potencia u otras aplicaciones digitales CMOS, a pesar de utilizar transistores bipolares.

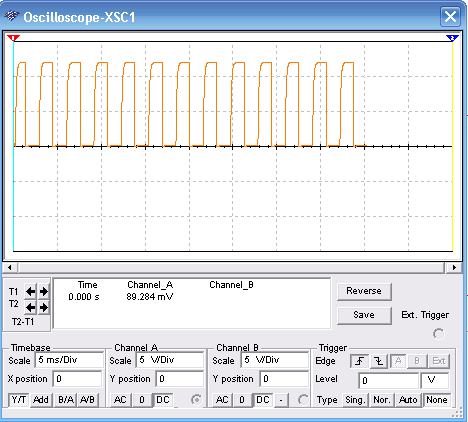

Los transistores pueden ser el BC548 o equivalente. En la simulación que conectamos la salida en el osciloscopio virtual del Multisim para observar las señales generadas.

Con altos valores de los condensadores deben tener cuidado para que no tienen fugas.



















Clic aquí para descargar la simulación (msb0037.zip)
