Shield Amplificador CMOS con Ganancias +1 y -1 CA3130 (CIR3281S)

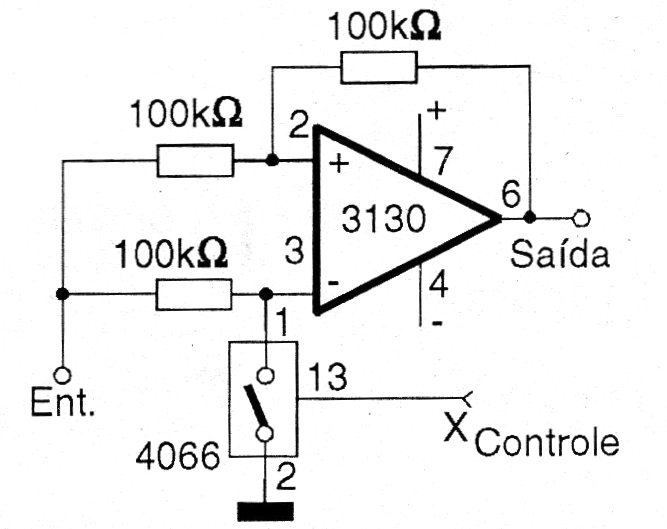

     El interesante circuito mostrado en la figura puede tener su ganancia controlada digitalmente y presentar dos valores. Cuando la entrada de control X está en el nivel alto (+5 V), la ganancia de este amplificador es -1 (seguidor inversor). Cuando la entrada de control X se lleva a una tensión de -5V la ganancia pasa a ser +1 (seguidor no inversor). Observe que la fuente para el circuito integrado CMOS 4066 (cuatro claves analógicas / digitales) debe ser simétrica con 5-0-5 V, pues su operación se realiza en el modo analógico. El CA3140 es un amplificador operacional con transistores de efecto de campo en la entrada, pudiendo utilizarse tipos equivalentes.




| Haga click en la imagen para ampliar |
