Mini amplificador de uso general (CIR1132S )

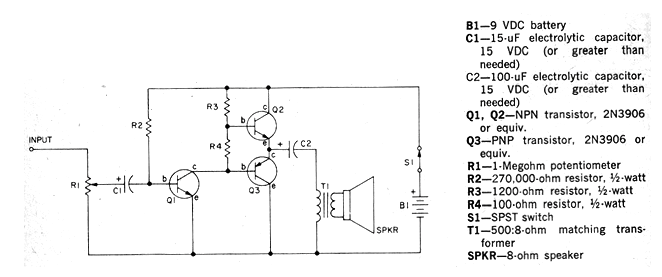

En el 101 Electronics Projects de 1976 encontramos este sencillo circuito de amplificador de audio de baja potencia para aplicaciones como multimedia, MP3, seguidores de señales, reforzadores de sonido, etc. El transformador, en algunos casos, es opcional, pudiéndose hacer la conexión directa al altavoz con eventuales cambios de R2 y R2 para obtener mejor sonido. R1 es el control de volumen y el circuito funciona con tensiones de 5 a 9 V. Equivalente al NPN pie el BC548 y PNP el BC558.




| Haga click en la imagen para ampliar |
