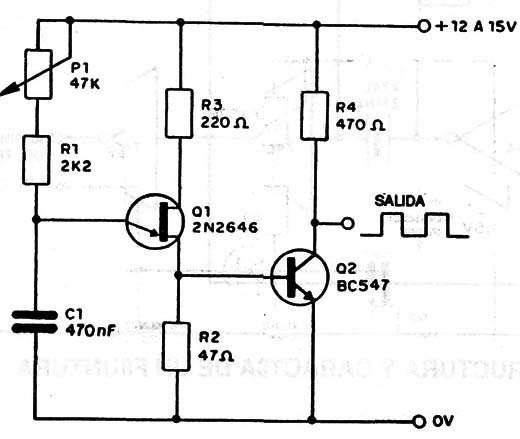

Una forma de onda que se aproxima a la rectangular se obtiene con este circuito unijuntura. La frecuencia depende básicamente de C1 y se ajusta con P1. Los resistores son de 1/8W y la alimentación puede estar entre 12 y 15V. Alteraciones en R3 y R4 pueden ayudar a obtener una forma de onda más próxima a la rectangular en función del transistor Q2.



Generador TUJ rectangular
Generador TUJ rectangular
