Timer 555 Con modo reset (CIR895S)

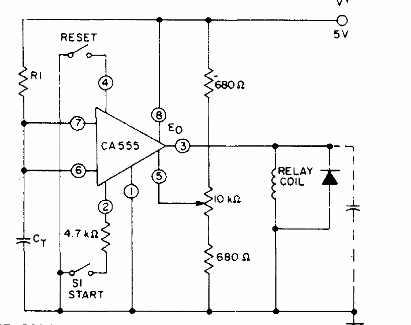

    Esta configuración es del RCA Linear Integrated Circuits y MOSFETs de la RCA de 1977. En ella tenemos el modo de conectar el 555 (con simbología de la RCA) en el modo reset. El relé es de baja corriente y se puede conectar directamente a la salida del 555.
