Base de Tiempo a Cristal (CIR5964S)

Details

Category: Banco de circuitos

Written by Newton C. Braga

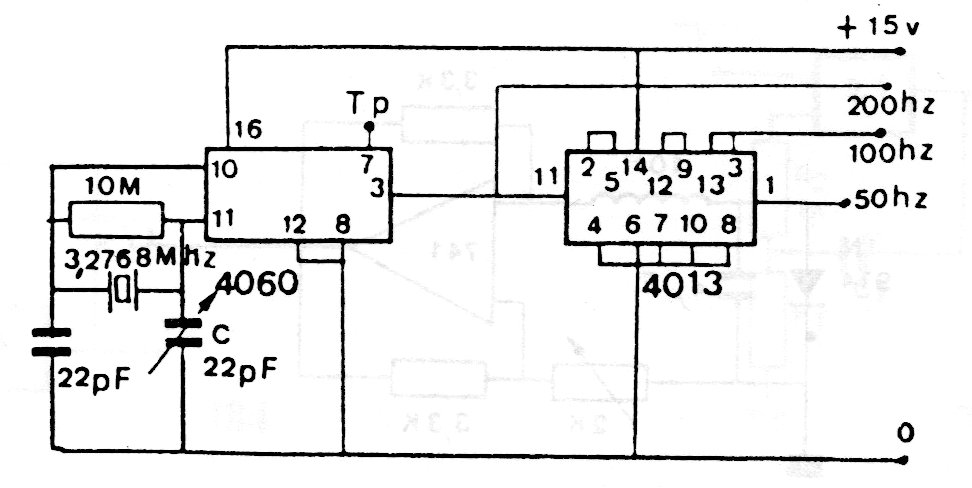

     Este circuito proporciona señales precisas de tres frecuencias utilizando tecnología CMOS. Los circuitos integrados usados todavía son comunes. El cristal se puede obtener de televisores antiguos y otras aplicaciones que tienen este componente en la frecuencia indicada. El circuito es de una documentación de los años 80.

| Haga click en la imagen para ampliar |
