Termostato con Disparador (CIR1016S)

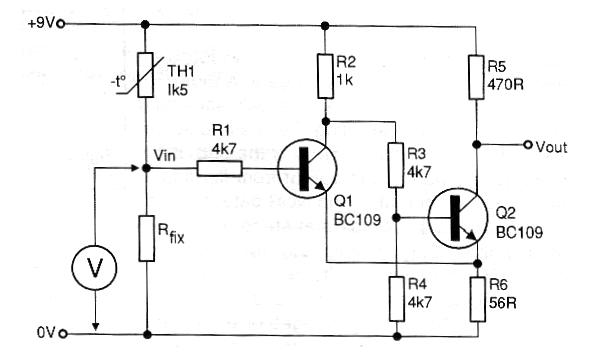

Este circuito fue obtenido en una antigua revista inglesa de 1998 y consiste en un disparador de Schmitt adaptado para funcionar con un termistor de 1k5. La resistencia Rfix determina el punto de disparo y puede ser reemplazado por un trimpot de ajuste. La salida puede excitar una etapa de potencia con relé, SCR o incluso la entrada de un microcontrolador apropiado. El transistor original BC109 puede ser sustituido por el equivalente más moderno del BC548, sin alteración en los demás componentes.
