Receptor Regenerativo de Ondas Cortas (CIR2400S)

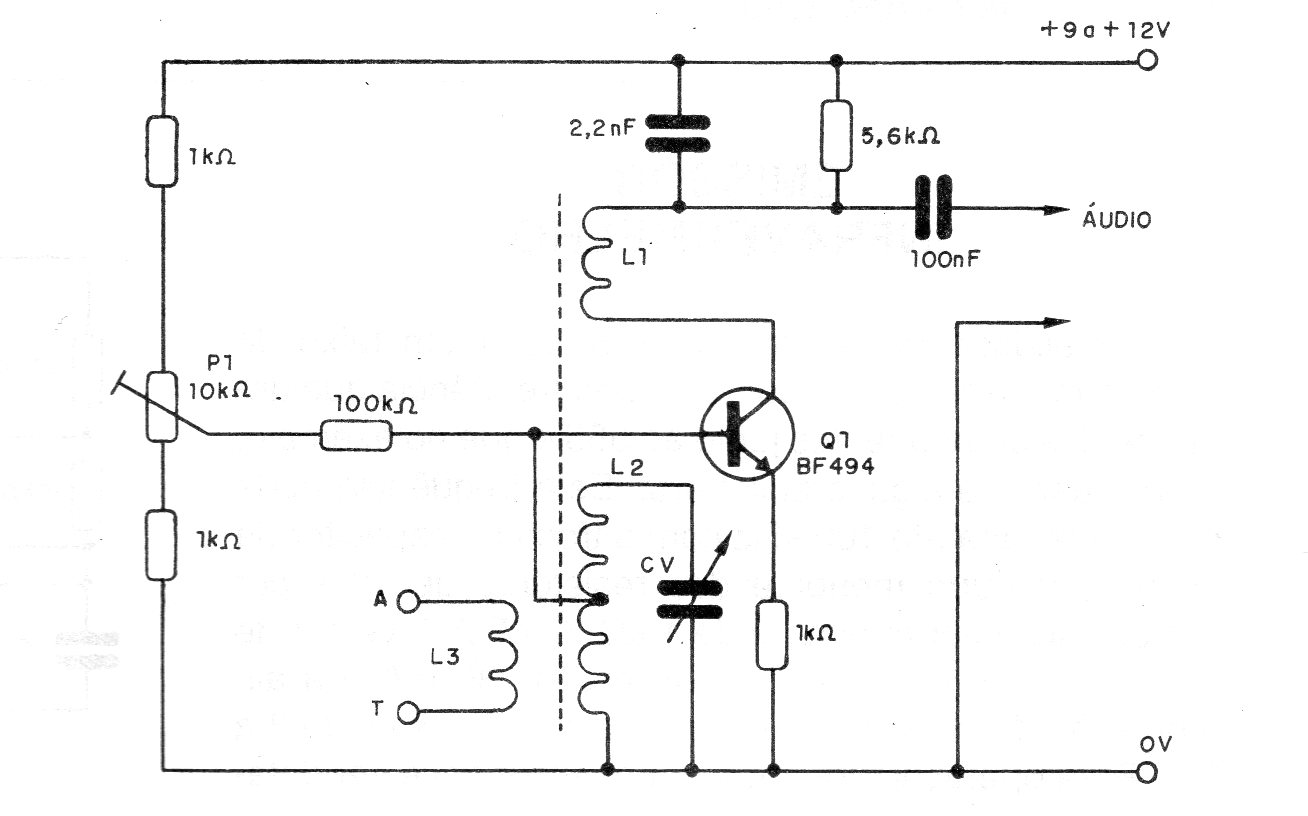

     La salida de este circuito se debe aplicar a un amplificador de audio externo. L1 tiene dos espiras de hilo 22, L2 tiene 8 espiras del mismo hilo con toma en la tercera espira del lado de la tierra y L3 tiene 4 espiras todas en un bastón de ferrita de unos 15 a 20 cm de longitud. El circuito puede ser alimentado por tensiones de 9 a 12 V y el ajuste de funcionamiento se realiza en P1. La antena debe ser externa con al menos 5 metros.
